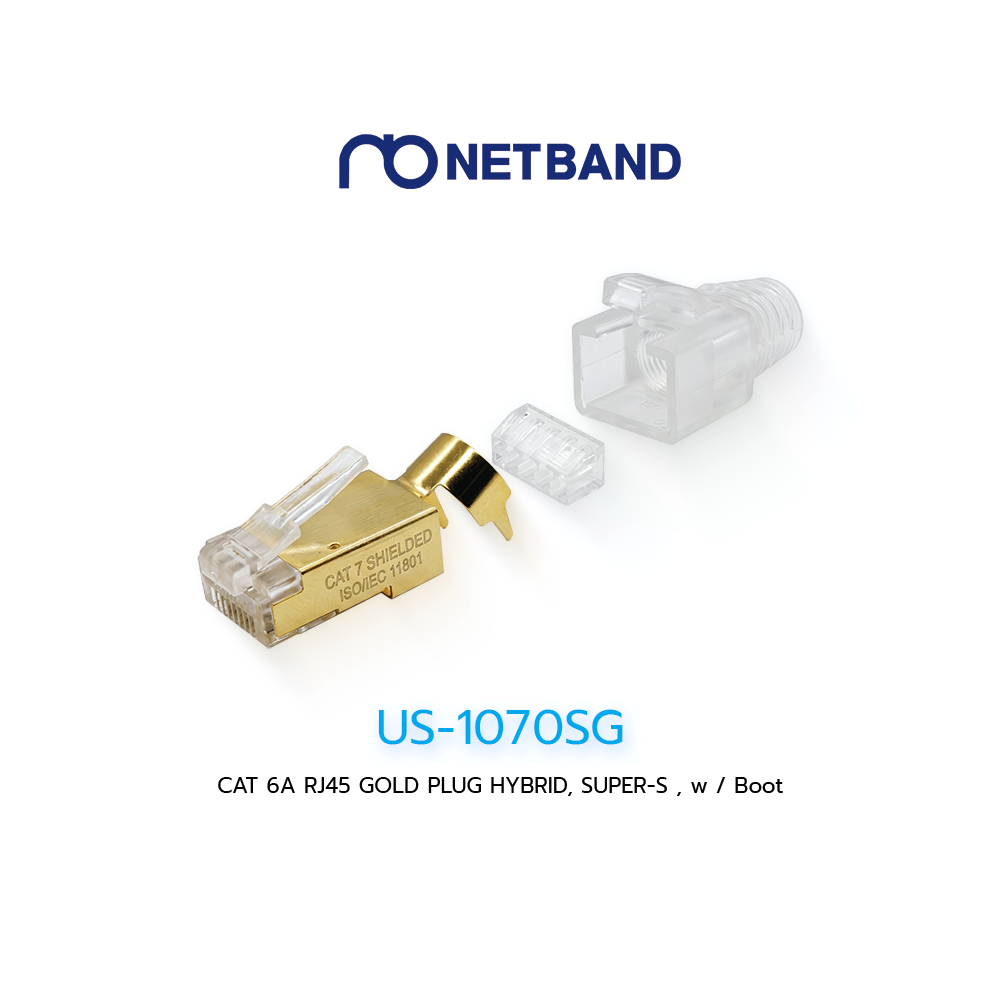

LAN (UTP) System US-1070SG CAT6A Shielded RJ45 Modular Plug

US-1070SG (INTERLINK / LINK) CAT6A Shielded RJ45 Modular Plug

US-1070SG เป็นหัว RJ45 แบบ CAT6A Shielded Modular Plug พร้อม Boot ใช้สำหรับเข้าหัวสาย LAN ระดับสูง (Crimping) เหมาะกับระบบเครือข่ายที่ต้องการความเร็วสูงและลดสัญญาณรบกวน โดยเฉพาะงานระดับ Data Center, Network Rack และระบบ 10G Ethernet

ภาพรวมสินค้า

• ประเภท: หัวแลน RJ45 (Modular Plug ตัวผู้)
• มาตรฐาน: CAT6A (10 Gigabit Ethernet)
• แบบ: Shielded (มีชีลด์ป้องกันสัญญาณรบกวน)
• โครงสร้าง: 2 ชิ้น (Plug + Pre-Insert Bar)
• อุปกรณ์เสริม: มี Boot ป้องกันการหักงอของสาย
• การใช้งาน: เข้าหัวสาย LAN แบบ Crimp

จุดเด่นของสินค้า

• รองรับความเร็วสูงสุด 10 Gbps (10G BASE-T)
• รองรับ Bandwidth สูงถึง 500–600 MHz
• ลดสัญญาณรบกวน EMI/RFI ด้วยโครงสร้าง Shielded
• หน้าสัมผัสชุบทอง เพิ่มความเสถียรในการส่งสัญญาณ
• มี Pre-Insert Bar ช่วยจัดเรียงสายให้เข้าหัวง่ายและแม่นยำ
• Boot ช่วยป้องกันสายหักงอบริเวณหัว RJ45

โครงสร้างและวัสดุ

• หน้าสัมผัส (Contact Pin):
  • ทองแดงฟอสเฟอร์บรอนซ์ (Phosphor Bronze)
  • ชุบทองประมาณ 50 µ-inch
• ตัวปลั๊ก (Housing):
  • Polycarbonate ใสคุณภาพสูง (UL94 V-0)
• โครง Shield:
  • โลหะ Brass ชุบนิกเกิล + ทอง เพิ่มการกันสัญญาณรบกวน
• Boot:
  • พลาสติก Polycarbonate แข็งแรง ป้องกันแรงดึงสาย

มาตรฐานที่รองรับ

• ANSI/TIA-568.2-D (CAT6A)
• ISO/IEC 11801
• IEC 60603-7
• รองรับระบบเครือข่ายมาตรฐานสากล

ประสิทธิภาพการใช้งาน

• รองรับความเร็ว: 10/100/1000 Mbps และ 10G Ethernet
• รองรับ PoE / PoE+ / PoE++ (Type 4)
• รองรับงานเครือข่ายข้อมูล, เสียง, และวิดีโอ
• ใช้งานได้กับระบบ:
  • Switch / Router / Patch Panel
  • Server / Network Rack
  • CCTV IP Camera

คุณสมบัติทางเทคนิค (Technical Spec)

• รองรับสาย: 22–24 AWG (ทั้ง Solid และ Stranded)
• ค่า DC Resistance: ≤ 0.1 Ω
• Contact Resistance: ≤ 20 mΩ
• ทนแรงดันไฟฟ้า: ≤ 1000V
• ความทนทานการใช้งาน: ประมาณ 750–1000 ครั้ง
• อุณหภูมิใช้งาน: -20°C ถึง 80°C

การใช้งานที่เหมาะสม

• ระบบเครือข่ายความเร็วสูง 10G
• งานติดตั้งตู้ Rack / Data Center
• ระบบ CCTV IP Camera ความละเอียดสูง
• ระบบ Smart Building / Office Network
• งานอุตสาหกรรมที่มีสัญญาณรบกวนสูง

จุดเด่นด้านการติดตั้ง

• ใช้ Pre-Insert Bar ทำให้เรียงสายง่าย ลดความผิดพลาด
• Boot ช่วยเพิ่มความทนทานของสาย
• โครงสร้าง Shield ช่วยให้เหมาะกับงานเดินสายระยะยาว
