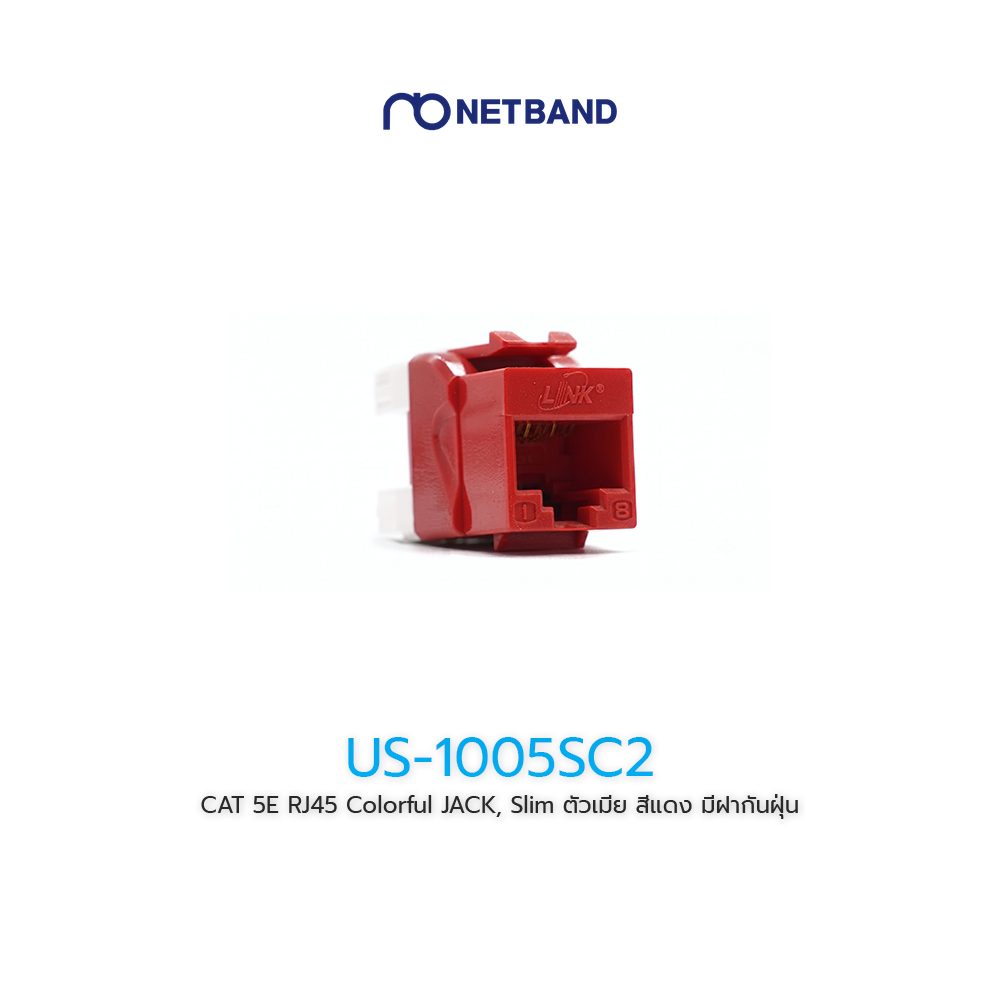

แจ็ค RJ45 LINK Category 5e (CAT 5E) มีประสิทธิภาพสูงกว่าข้อกำหนด ANSI/TIA-568.2-D Category 5e และได้รับการรับรองจาก UL ไฟล์หมายเลข E196947 ตัวแจ็ครองรับสายนำสัญญาณชนิดแกนเดี่ยว (solid conductor)

ขนาด 26-22 AWG และรวมการเข้าสายสองรูปแบบคือ T568A/B (รูปแบบสีสากล) เพื่อให้ติดตั้งได้ง่าย เทอร์มินอลบล็อกชนิด 110 IDC ของแจ็คแบบไม่มีชีลด์ (Unshield Jacks) ออกแบบมาสำหรับใช้กับเครื่องมือกระแทก (impact tool) แบบ 110 ซึ่งสามารถป้องกันฝุ่นได้ด้วยฝาครอบ (cover cap) เพื่อการรับประกันอายุการใช้งานที่ยาวนาน

ข้อมูลจำเพาะ (SPECIFICATION)

• มาตรฐาน (Standard) :  ANSI/TIA-568.2-D Category 5e, ISO/IEC 11801:2017 Class D และ EN-50173-1

• การใช้งาน (Application) :  10/100/100 BASE-T, 2.5G BASE-T, IEEE 802.3i/u/ab/bz, PoE/PoE+, 4/16 Token Ring, 52/155/622Mbps และ 1.2Gbps ATM, ISDN, VoIP และอื่นๆ

• ประเภทผลิตภัณฑ์ (Product Type) :  แจ็ค RJ45 พร้อมฝาครอบ

• รูปแบบการเข้าสาย (Wiring Pattern) :  รูปแบบสีสากล T568B/T568A

• วัสดุตัวเรือน (Housing Material) :  พลาสติกทนแรงกระแทกสูงและทนการลามไฟ

• ระดับการทนไฟของตัวเรือน (Housing Flammability Rating) :  UL94V-0 ABS

• หน้าสัมผัสแจ็ค (Jack Contact) :  ฟอสเฟอร์บรอนซ์ (Phosphor Bronze) ชุบทองหนากว่า 50 ไมโครนิ้ว

• บล็อกเข้าสาย (Termination Block) :  110 IDC แบบ 90 องศา และ 180 องศา, โพลีคาร์บอเนต UL94V-0

• หน้าสัมผัส IDC (IDC Contact) :  ฟอสเฟอร์บรอนซ์ ชุบดีบุกทับนิเกิลที่รองพื้นหนากว่า 150 ไมโครนิ้ว

• ความทนทาน (Durability):

  • รองรับการเสียบใช้งาน 800 ครั้ง (สำหรับหน้าสัมผัสแจ็ค)

  • รองรับการเข้าสายซ้ำ 200 ครั้ง (สำหรับหน้าสัมผัส IDC)

• แบบไม่ใช้เครื่องมือ (Tool Free / Tooless Type) :  180 องศา IDC, UL94V-0 ABS

• ฝาครอบชีลด์ (Shield Cover / Shield Type) :  ชุบนิเกิล 50-60 ไมโครนิ้ว บนฟอสเฟอร์บรอนซ์

• ขนาดสายไฟที่รองรับ (Accept Wire Size) :  สายแกนเดี่ยวและสายฝอย ขนาด 26AWG – 22AWG

• การรับรอง (Approvals) :  UL Listed E196947 และ Intertek Channels Test

• ใบรับรอง (Certified) :  ปราศจากสารตะกั่ว (Lead-free) และเป็นไปตามมาตรฐาน RoHS Compliant
