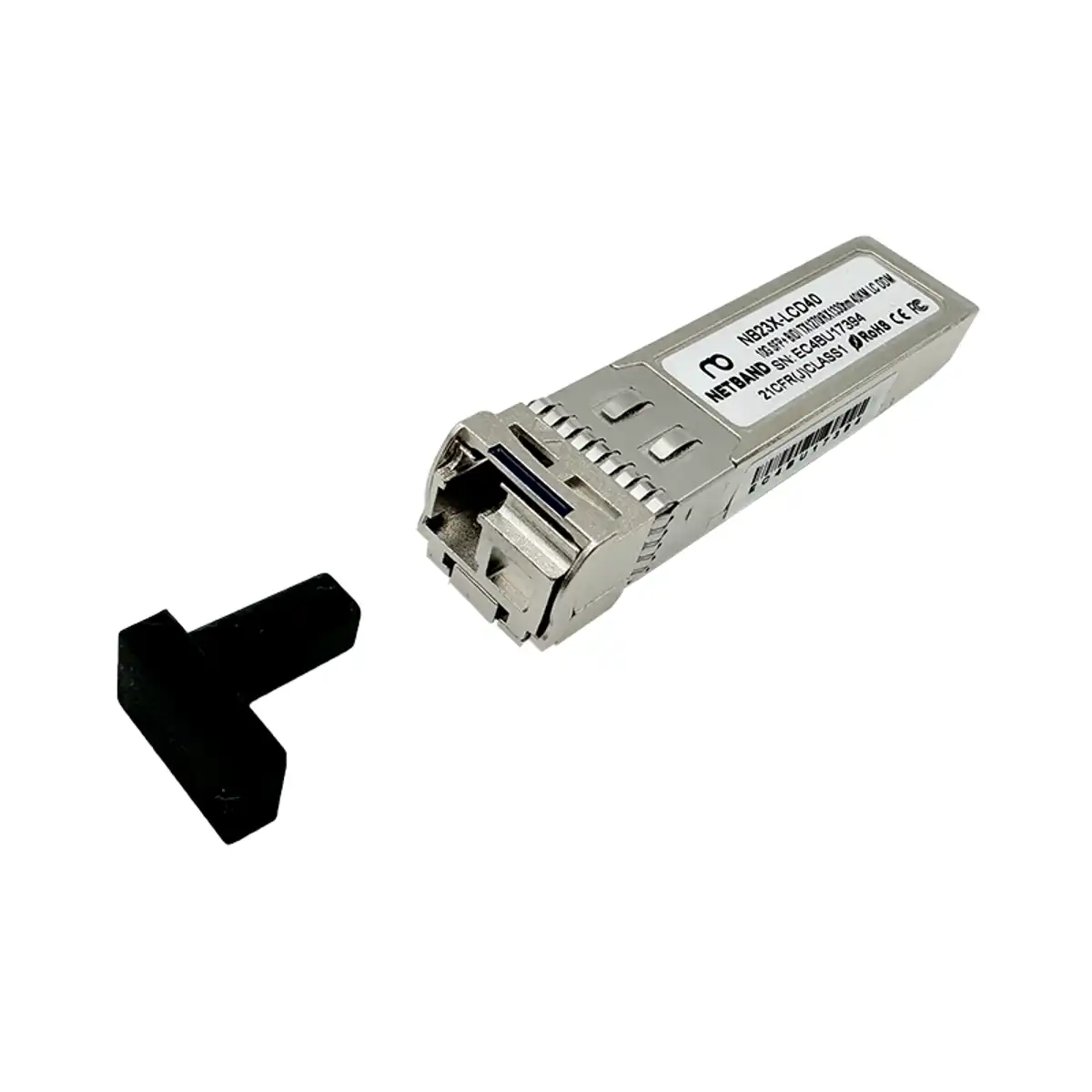

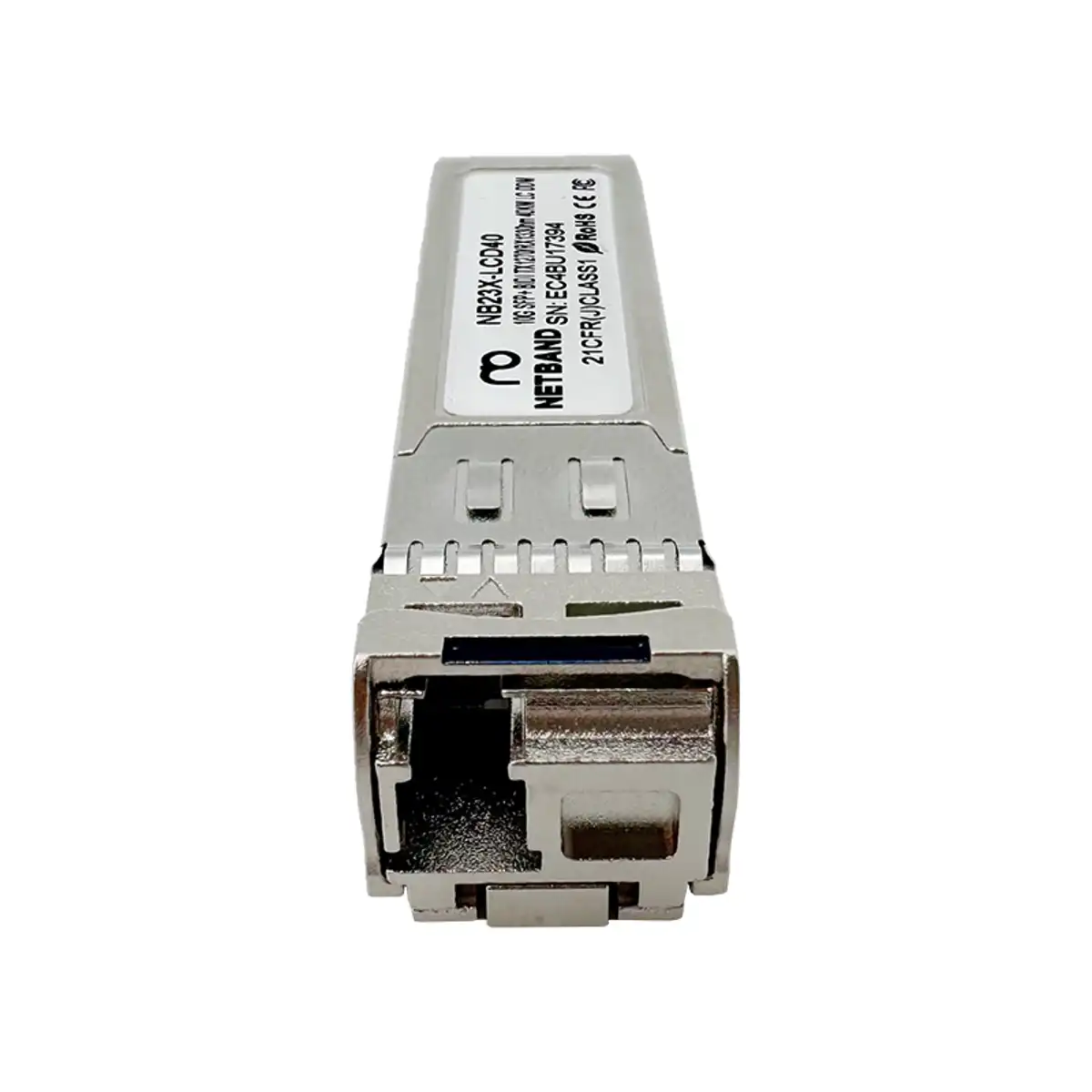

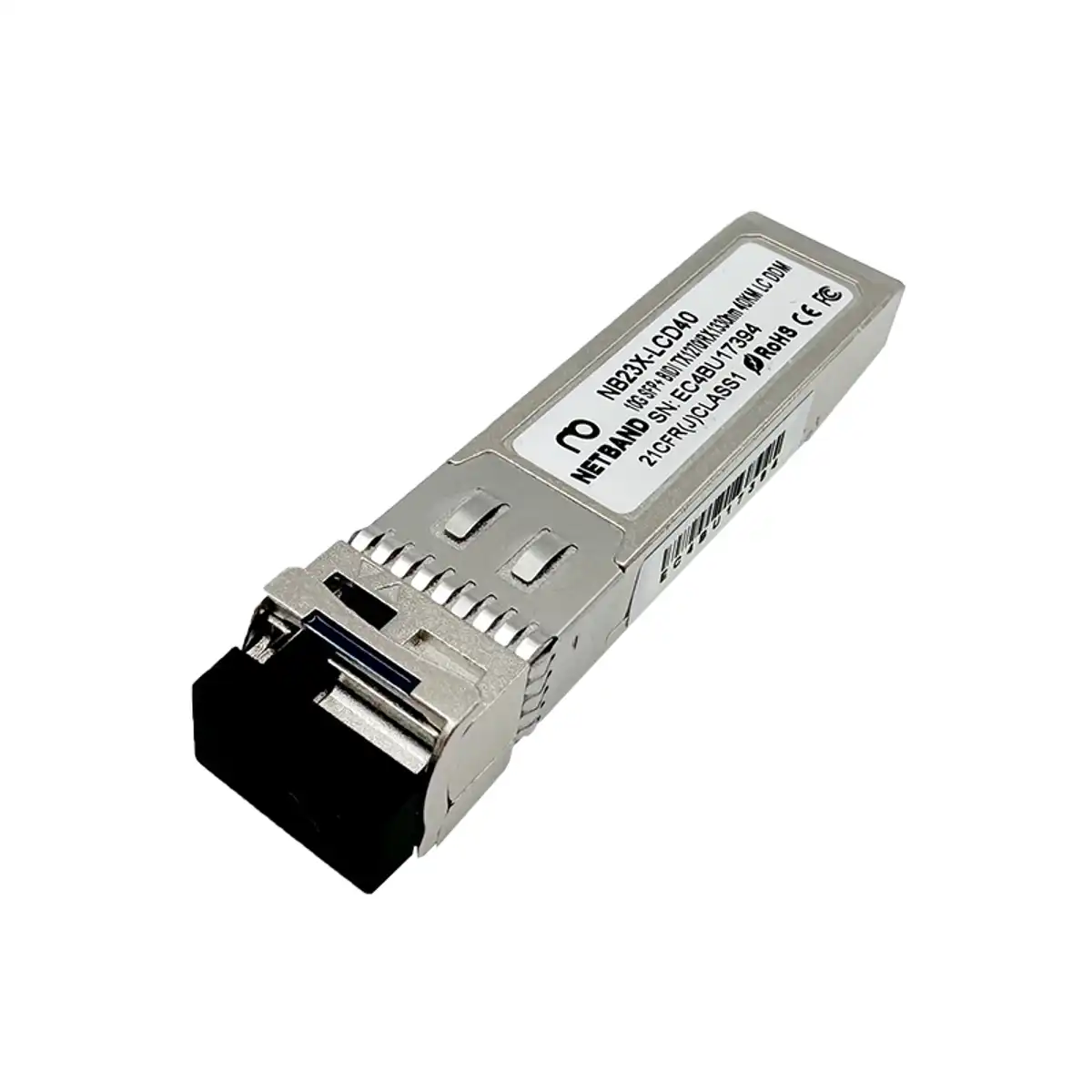

SFP+ BIDI 10G NB23X-LCD40 สำหรับระบบ Fiber Optic ระยะ 40KM

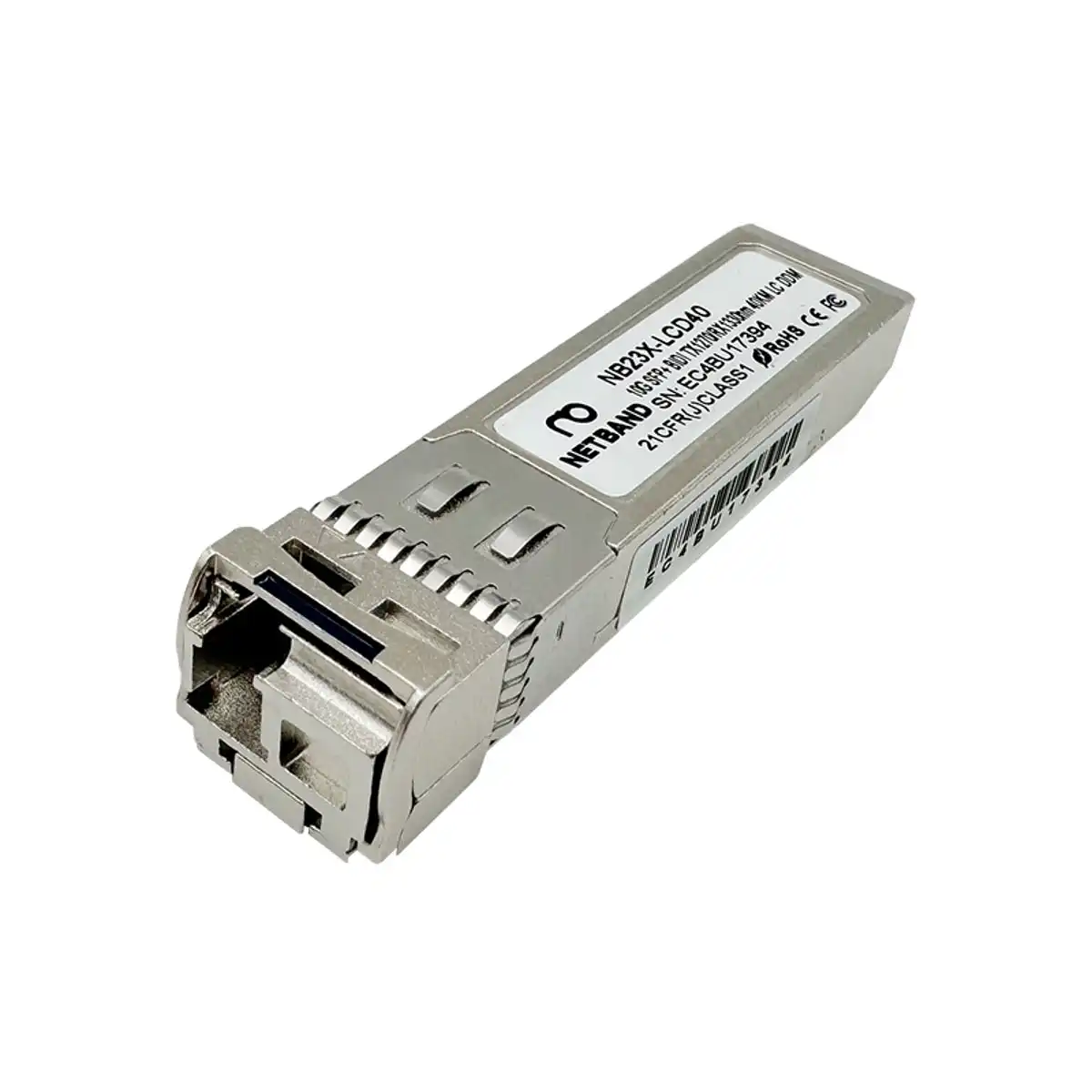

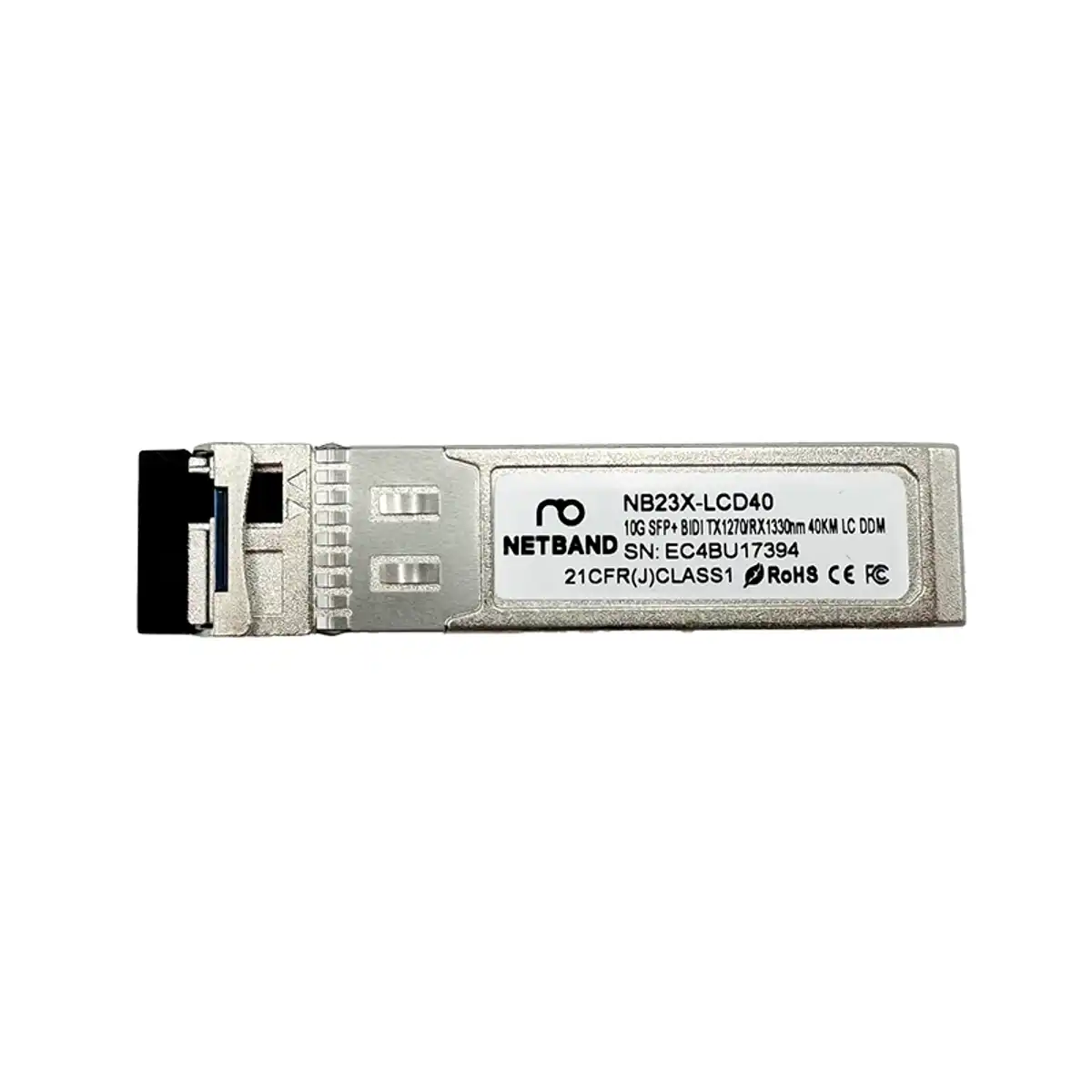

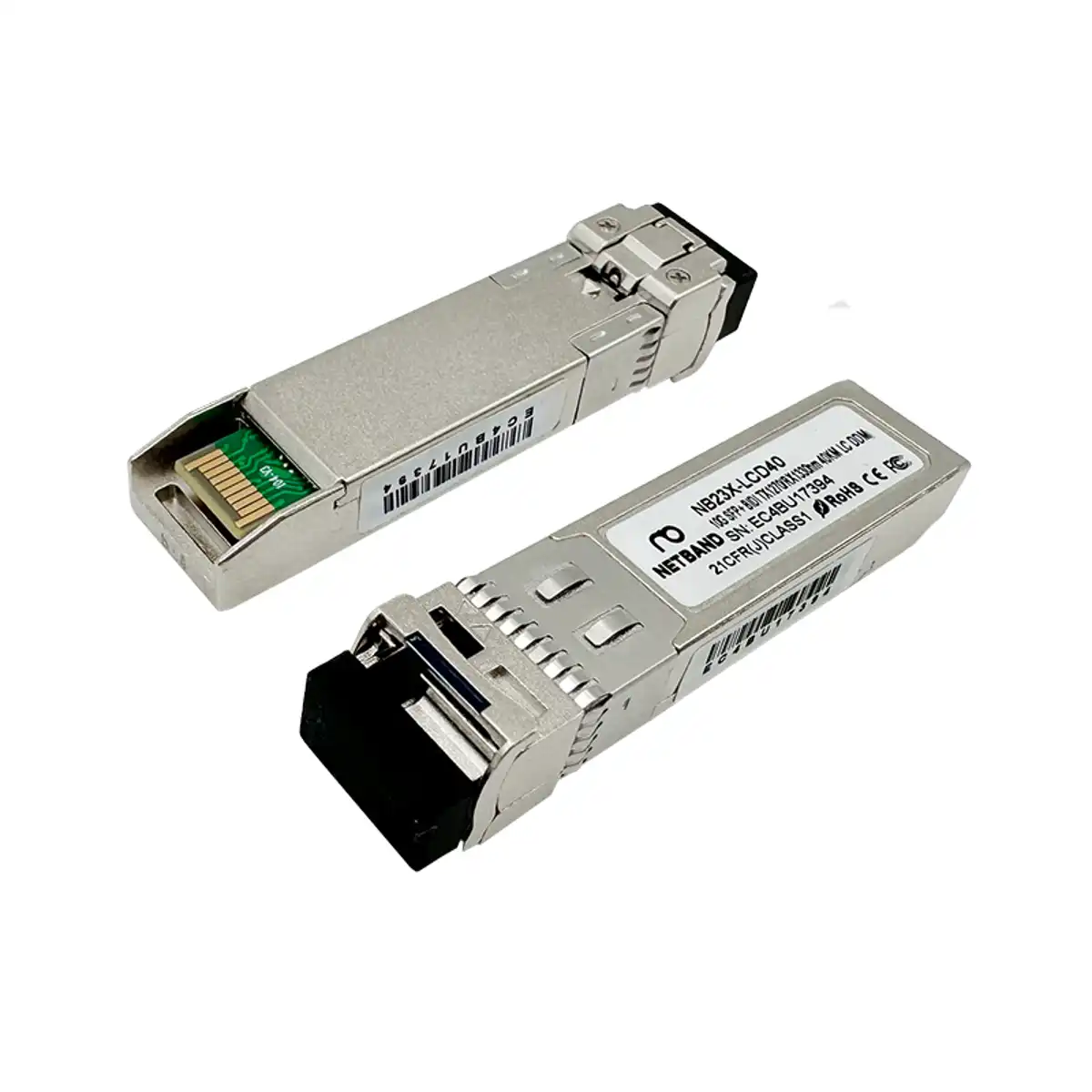

SFP+ BIDI 10G NB23X-LCD40 จาก NETBAND เป็นโมดูลรับส่งสัญญาณไฟเบอร์ออปติก (Optical Transceiver) สำหรับเชื่อมต่อระบบเครือข่ายความเร็ว 10Gbps ผ่านสายใยแก้วนำแสงเส้นเดียว โดยใช้ความยาวคลื่นส่งและรับแตกต่างกัน
โมดูลรุ่นนี้ส่งสัญญาณที่ความยาวคลื่น 1270nm และรับสัญญาณที่ 1330nm รองรับระยะส่งสัญญาณสูงสุด 40 กิโลเมตร ใช้ Connector แบบ LC และรองรับ Digital Diagnostic Monitoring (DDM) สำหรับตรวจสอบสถานะการทำงานผ่านอุปกรณ์ที่รองรับ
เหมาะสำหรับ Enterprise Network, Data Center, Network Backbone และระบบ Fiber Optic Network ที่ต้องการเชื่อมต่อเครือข่ายความเร็วสูงระหว่างอาคารหรือสถานที่
จุดเด่นของ SFP+ BIDI 10G NB23X-LCD40
- รองรับความเร็ว 10Gbps สำหรับการเชื่อมต่อเครือข่าย
- ใช้การรับส่งข้อมูลสองทิศทางผ่านเส้นใยแก้วนำแสงเส้นเดียว
- ความยาวคลื่นส่งสัญญาณ Tx 1270nm
- ความยาวคลื่นรับสัญญาณ Rx 1330nm
- รองรับระยะเชื่อมต่อสูงสุด 40KM ตามรายละเอียดสินค้า

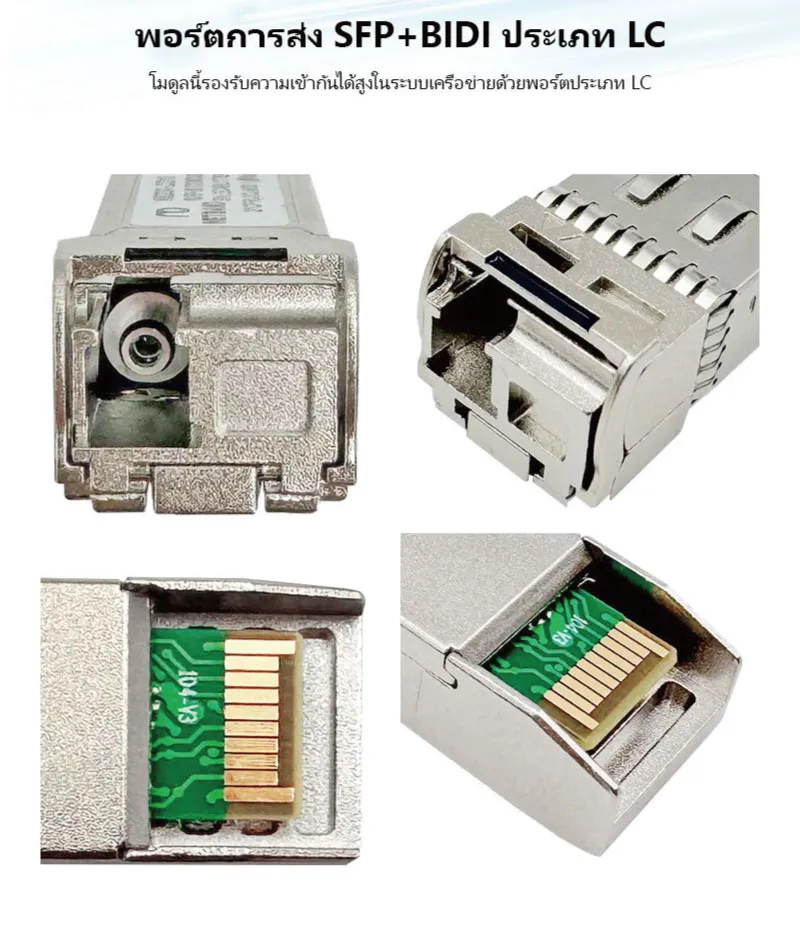

- Connector แบบ LC
- รองรับ DDM สำหรับตรวจสอบข้อมูลสถานะของโมดูล
- ใช้งานกับระบบ Single-mode Fiber Optic
- จับคู่กับโมดูลฝั่งตรงข้ามรุ่น NB32X-LCD40
- รับประกันตลอดอายุการใช้งานตามเงื่อนไขผู้ขาย

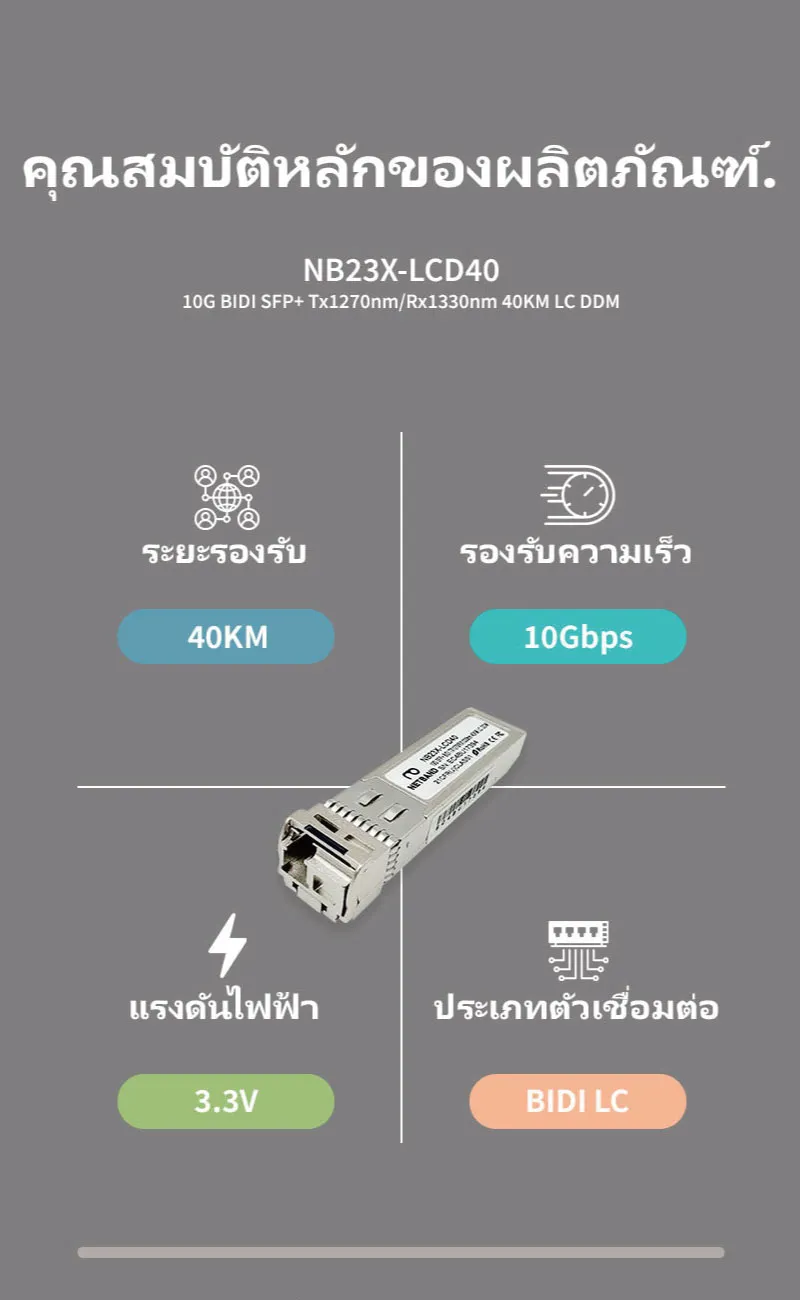

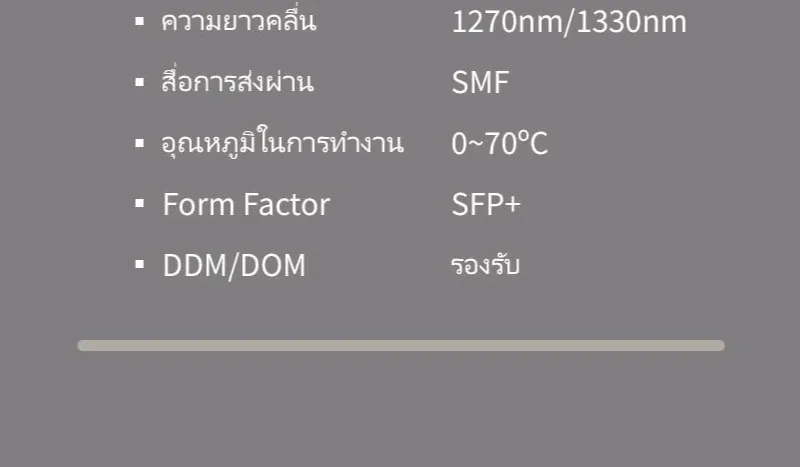

ข้อมูลทางเทคนิค (Technical Specifications)
| รายการ | รายละเอียด |
|---|---|
| Brand | NETBAND |
| Model | NB23X-LCD40 |
| Product Type | BIDI Optical Transceiver |

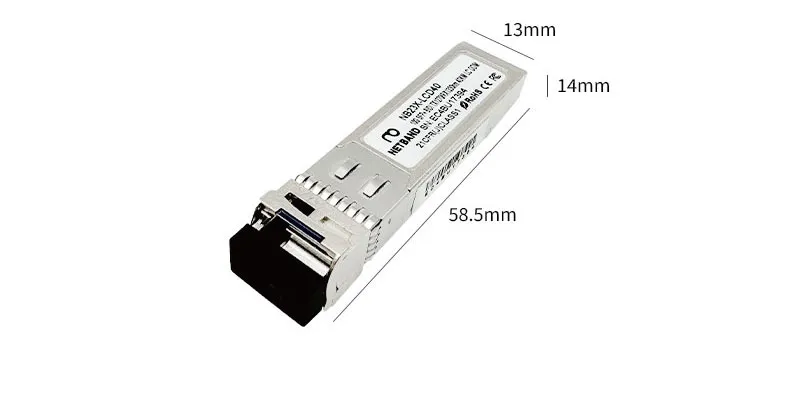

| Form Factor | SFP+ |
| Data Rate | 10Gbps |
| Tx Wavelength | 1270nm |
| Rx Wavelength | 1330nm |
| Transmission Distance | สูงสุด 40KM |
| Connector | LC |
| Fiber Type | Single-mode Fiber |
| DDM | Supported |
| Quantity | 1 ชิ้น |
| Country of Origin | China |
| Matching Module | NB32X-LCD40 |
| Warranty | Lifetime ตามเงื่อนไขผู้ขาย |
การจับคู่โมดูล BIDI ให้ถูกต้อง
โมดูลชนิด BIDI ใช้ความยาวคลื่นต่างกันในการส่งและรับข้อมูล ทำให้สามารถเชื่อมต่อสองทิศทางผ่านเส้นใยแก้วนำแสงเส้นเดียวได้ โดยต้องติดตั้งโมดูลที่มีความยาวคลื่นตรงข้ามกันที่ปลายทั้งสองด้าน
ฝั่ง A: NETBAND NB23X-LCD40
- Tx: 1270nm
- Rx: 1330nm
ฝั่ง B: NETBAND NB32X-LCD40
- Tx: 1330nm
- Rx: 1270nm
โมดูลทั้งสองรุ่นมีความเร็ว 10Gbps และระยะส่งสัญญาณที่ระบุไว้ 40KM เหมือนกัน แต่ยังควรตรวจสอบ Optical Power และ Receiver Sensitivity จาก Datasheet เพื่อยืนยันการใช้งานร่วมกัน
ไม่ควรติดตั้ง NB23X-LCD40 เหมือนกันทั้งสองฝั่ง เพราะความยาวคลื่นส่งและรับไม่ตรงกับที่อีกฝั่งต้องการ
การใช้งานใน Enterprise Network และ Data Center
สำหรับ Enterprise Network สามารถนำโมดูลไปใช้เชื่อมต่ออุปกรณ์เครือข่ายระหว่างอาคารหรือพื้นที่ปฏิบัติงานที่มีโครงสร้างสาย Fiber Optic รองรับ
ในระบบ Data Center โมดูลชนิดนี้เป็นอีกทางเลือกสำหรับการเชื่อมต่ออุปกรณ์ Network Switch หรือ Router ผ่านพอร์ต SFP+ โดยต้องตรวจสอบความเข้ากันได้กับอุปกรณ์ของผู้ผลิตแต่ละราย
สำหรับระบบ Network Backbone ควรพิจารณาประเภทสาย ระยะทางจริง และความต้องการด้านแบนด์วิดท์ร่วมกันก่อนออกแบบการเชื่อมต่อ

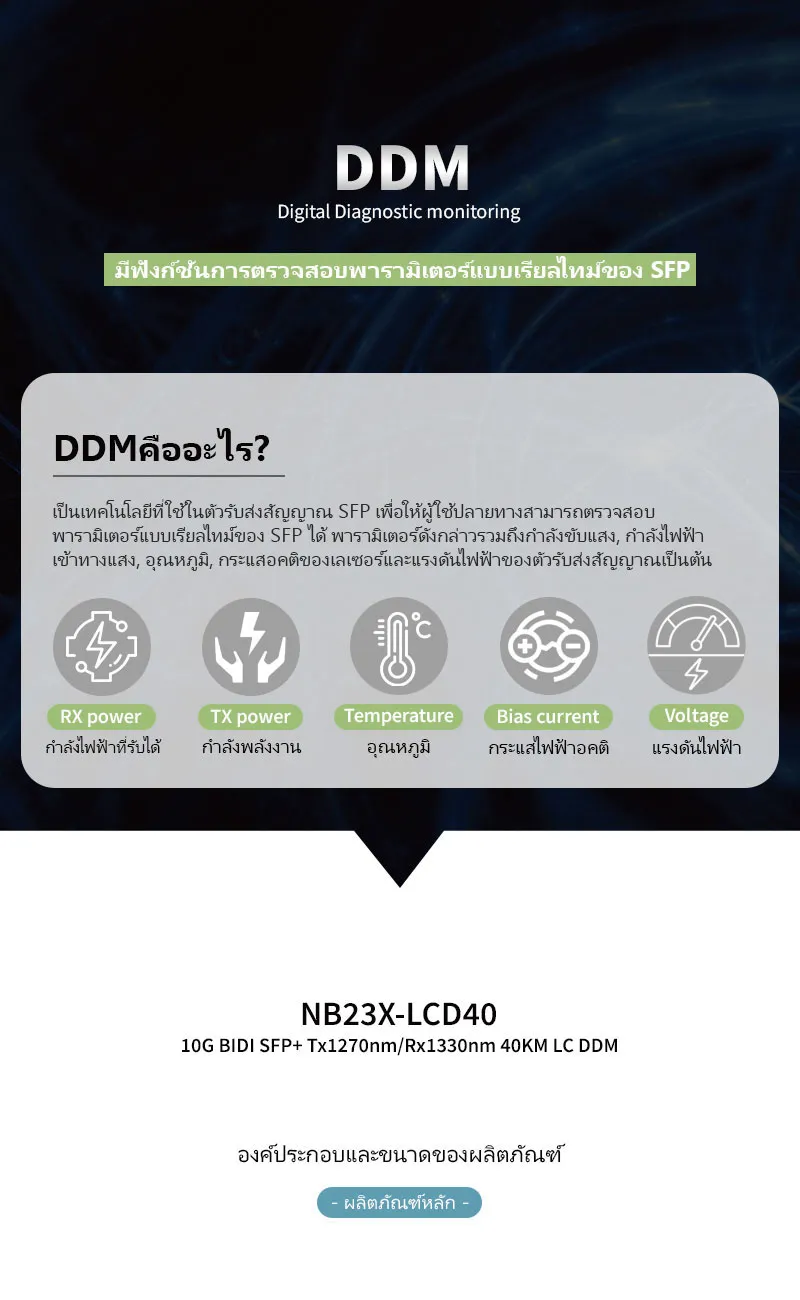

ฟังก์ชัน Digital Diagnostic Monitoring (DDM)
DDM เป็นฟังก์ชันที่ช่วยให้ผู้ดูแลระบบตรวจสอบข้อมูลของโมดูลได้ผ่านอุปกรณ์ที่รองรับ โดยข้อมูลที่อาจแสดง ได้แก่ อุณหภูมิ แรงดันไฟฟ้า กำลังแสงส่ง กำลังแสงรับ และ Laser Bias Current
ข้อมูลเหล่านี้ช่วยประกอบการตรวจสอบสถานะลิงก์และวิเคราะห์ปัญหาการเชื่อมต่อ แต่ความสามารถในการแสดงผลขึ้นอยู่กับ Switch และระบบจัดการเครือข่ายที่ใช้งาน
วิธีเลือกโมดูลสำหรับ Fiber Optic ระยะ 40KM
ก่อนเลือกซื้อควรตรวจสอบว่าอุปกรณ์มีพอร์ต SFP+ ที่รองรับความเร็ว 10Gbps และรองรับโมดูล Optical Transceiver ที่ต้องการใช้งาน
ควรตรวจสอบชนิดสาย Single-mode Fiber, หัวเชื่อมต่อ LC, ระยะเชื่อมต่อจริง รวมถึง Optical Link Budget ซึ่งเกี่ยวข้องกับค่ากำลังแสงส่ง ความไวในการรับสัญญาณ และค่าการสูญเสียสัญญาณของลิงก์
ระยะสูงสุด 40KM เป็นข้อมูลตามสเปกสินค้า ไม่ได้หมายความว่าจะใช้งานได้ครบระยะในทุกสถานการณ์ หากติดตั้งในระยะสั้น ควรตรวจสอบระดับกำลังแสงรับสูงสุดและความจำเป็นในการใช้ Optical Attenuator
คำถามที่พบบ่อย (FAQ)
Q: สามารถใช้โมดูลรุ่นเดียวกันทั้งสองฝั่งได้หรือไม่?
A: ไม่ควรใช้รุ่นเดียวกันทั้งสองฝั่งสำหรับลิงก์นี้ เนื่องจากต้องใช้ความยาวคลื่น Tx และ Rx สลับกัน
Q: ต้องซื้อโมดูลกี่ชิ้นสำหรับหนึ่งลิงก์?
A: โดยทั่วไปต้องใช้โมดูลสองฝั่ง ได้แก่ NB23X-LCD40 จำนวน 1 ชิ้น และ NB32X-LCD40 จำนวน 1 ชิ้น
Q: ใช้งานกับ Switch ทุกยี่ห้อได้หรือไม่?
A: ไม่สามารถยืนยันได้กับทุกรุ่น ควรตรวจสอบ Compatibility และ Firmware ของอุปกรณ์ก่อนสั่งซื้อ
Q: ระยะส่งสัญญาณ 40KM ใช้งานได้ทุกระบบหรือไม่?
A: ระยะใช้งานจริงขึ้นอยู่กับ Optical Link Budget และค่าการสูญเสียสัญญาณของสายและจุดเชื่อมต่อ
คำเตือนและการรับประกัน
ห้ามจ้องมองหัวต่อ Fiber Optic โดยตรง หรือผ่านอุปกรณ์ขยายภาพขณะโมดูลกำลังทำงาน
การรับประกันตลอดอายุการใช้งานเป็นไปตามเงื่อนไขของผู้ขาย ซึ่งควรตรวจสอบรายละเอียดก่อนสั่งซื้อ
นำเข้าและจัดจำหน่ายโดย บริษัท วันเอเอ็น (ไทยแลนด์) จำกัด
เว็บไซต์: https://th.netband.net
