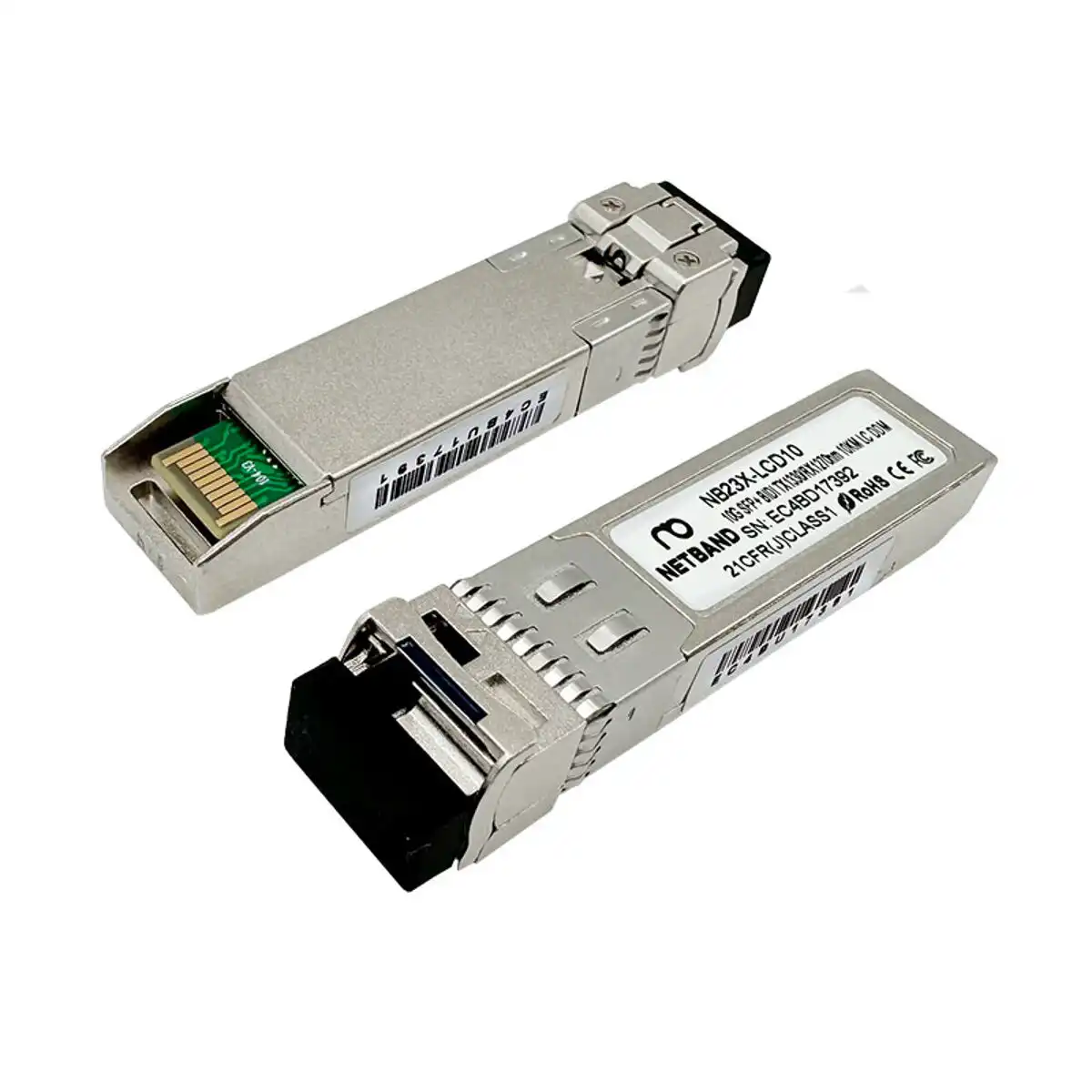

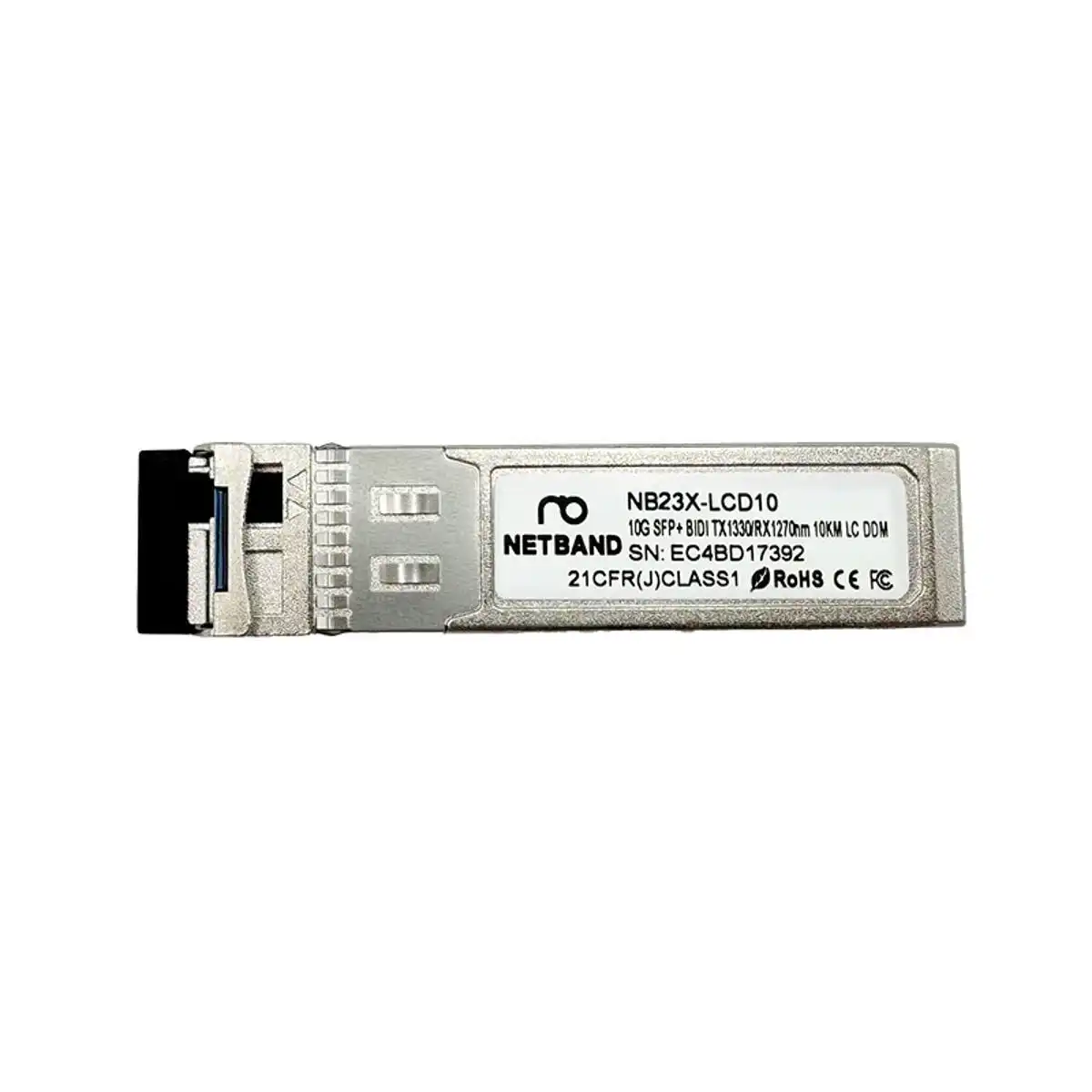

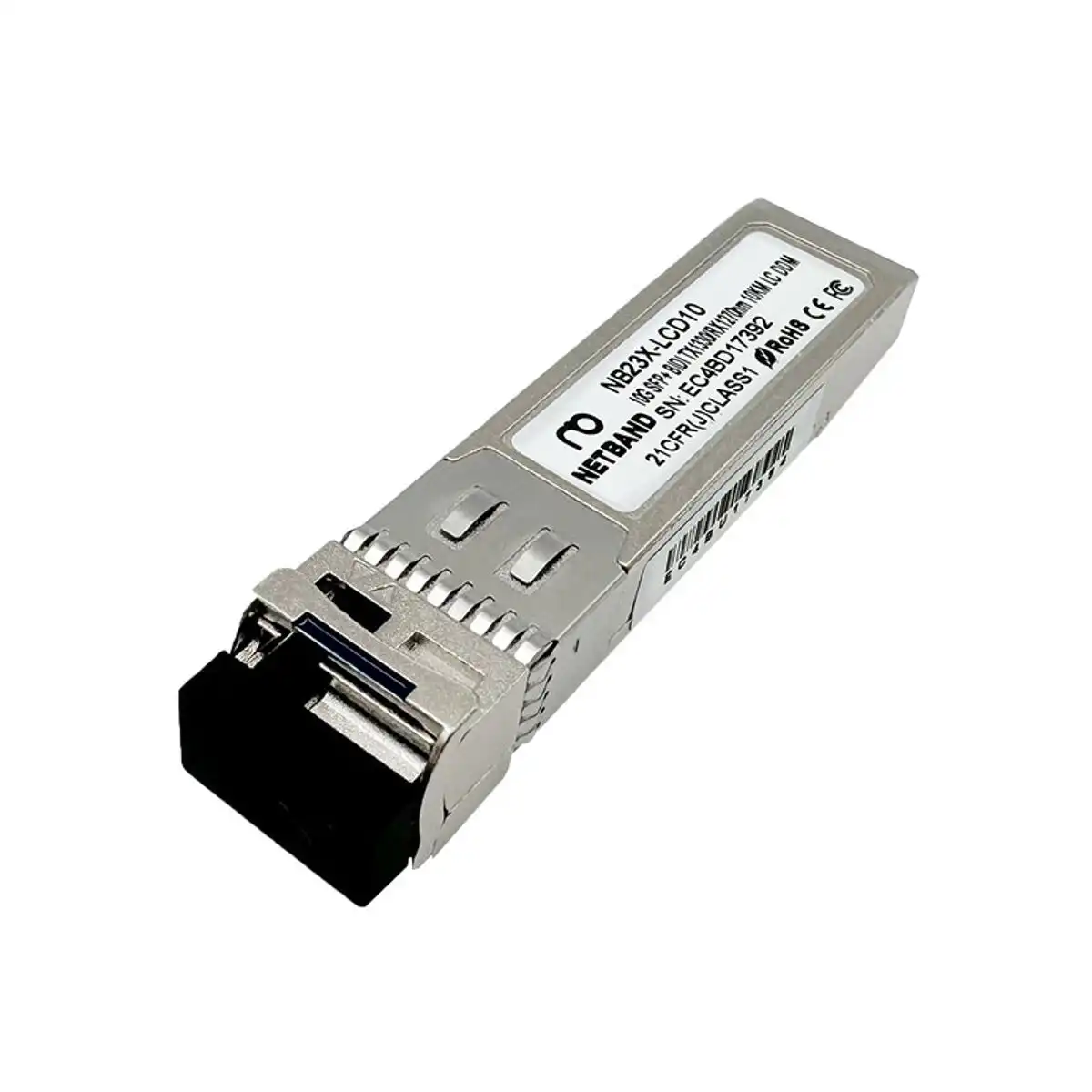

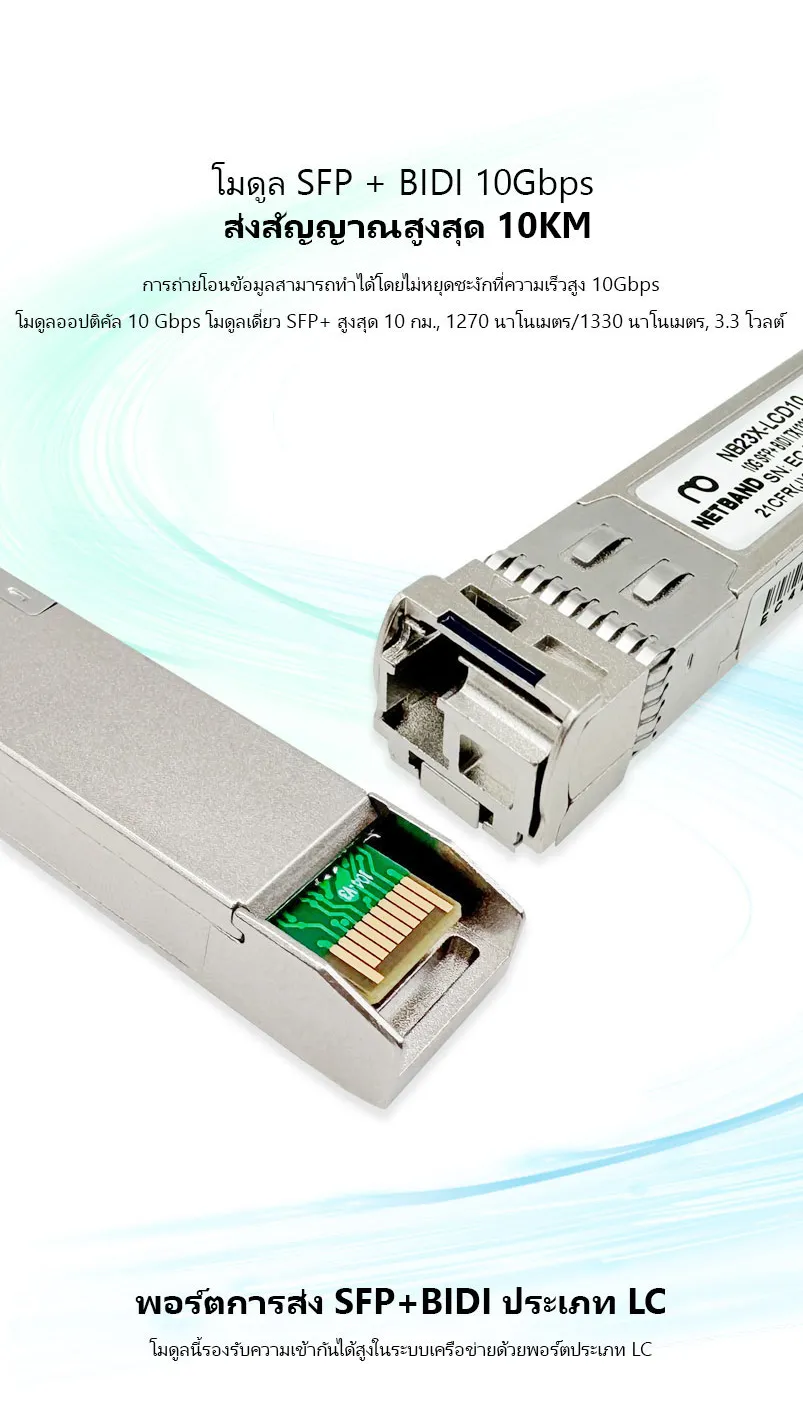

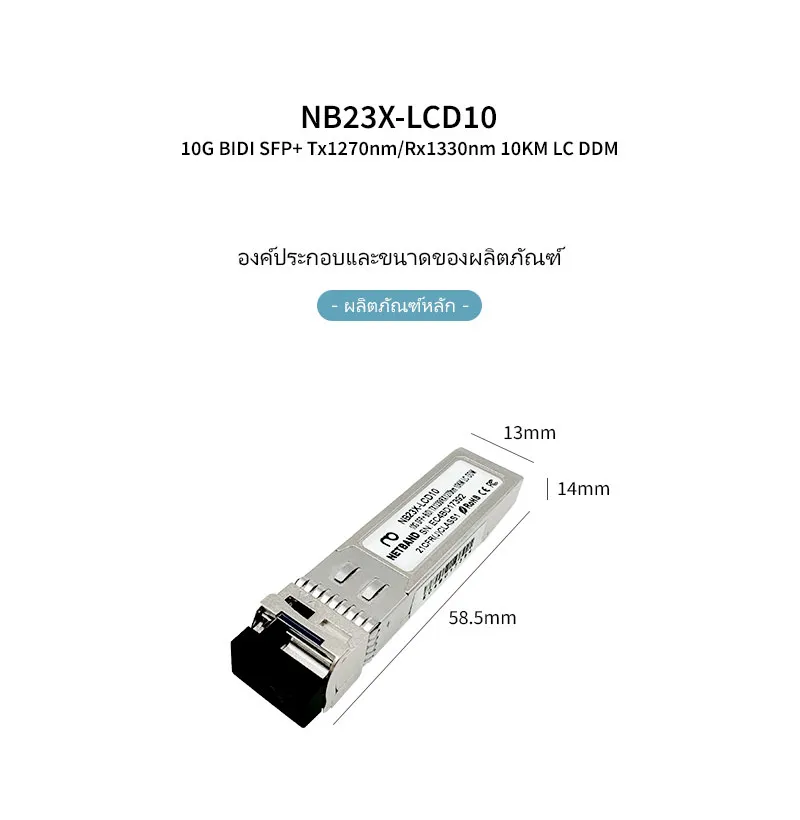

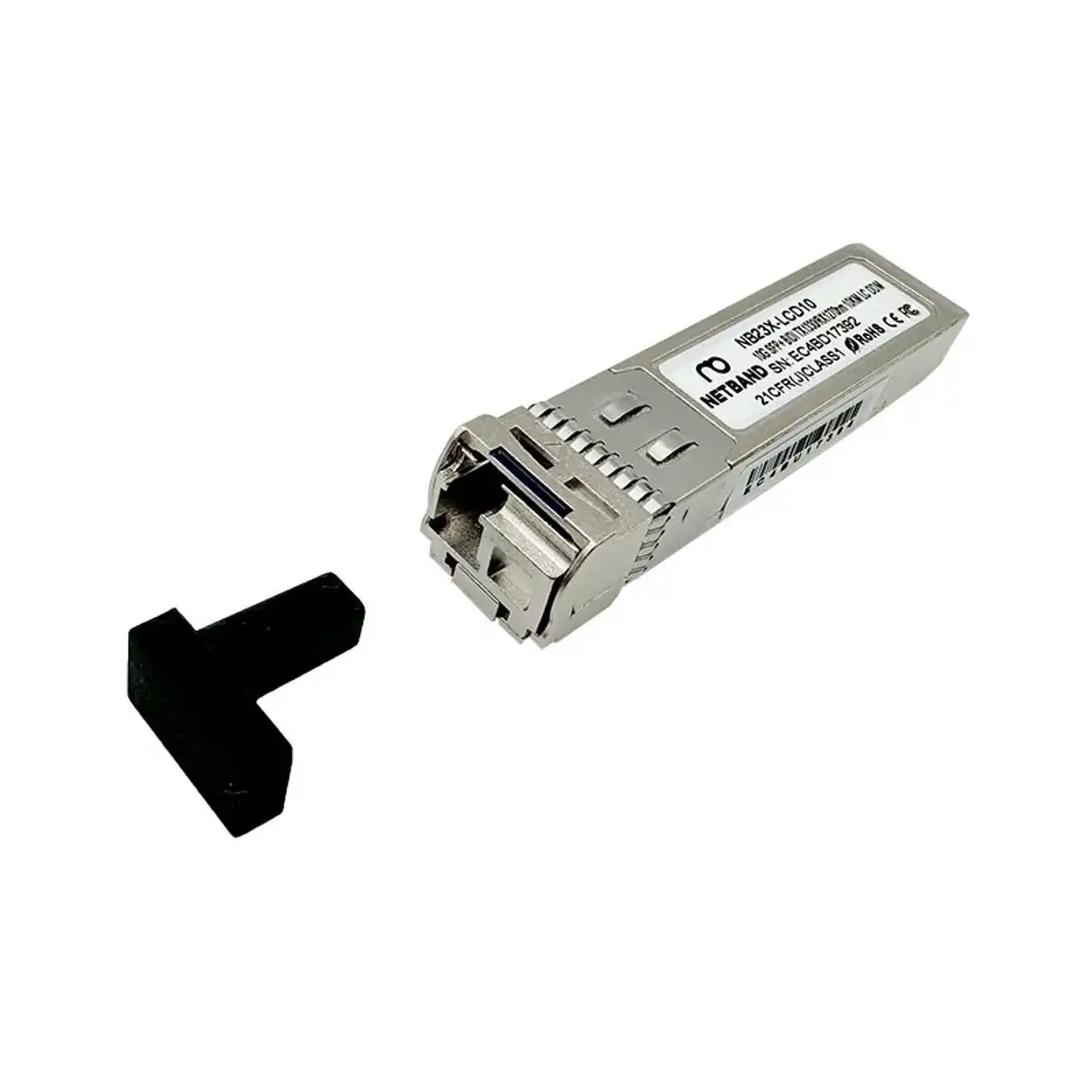

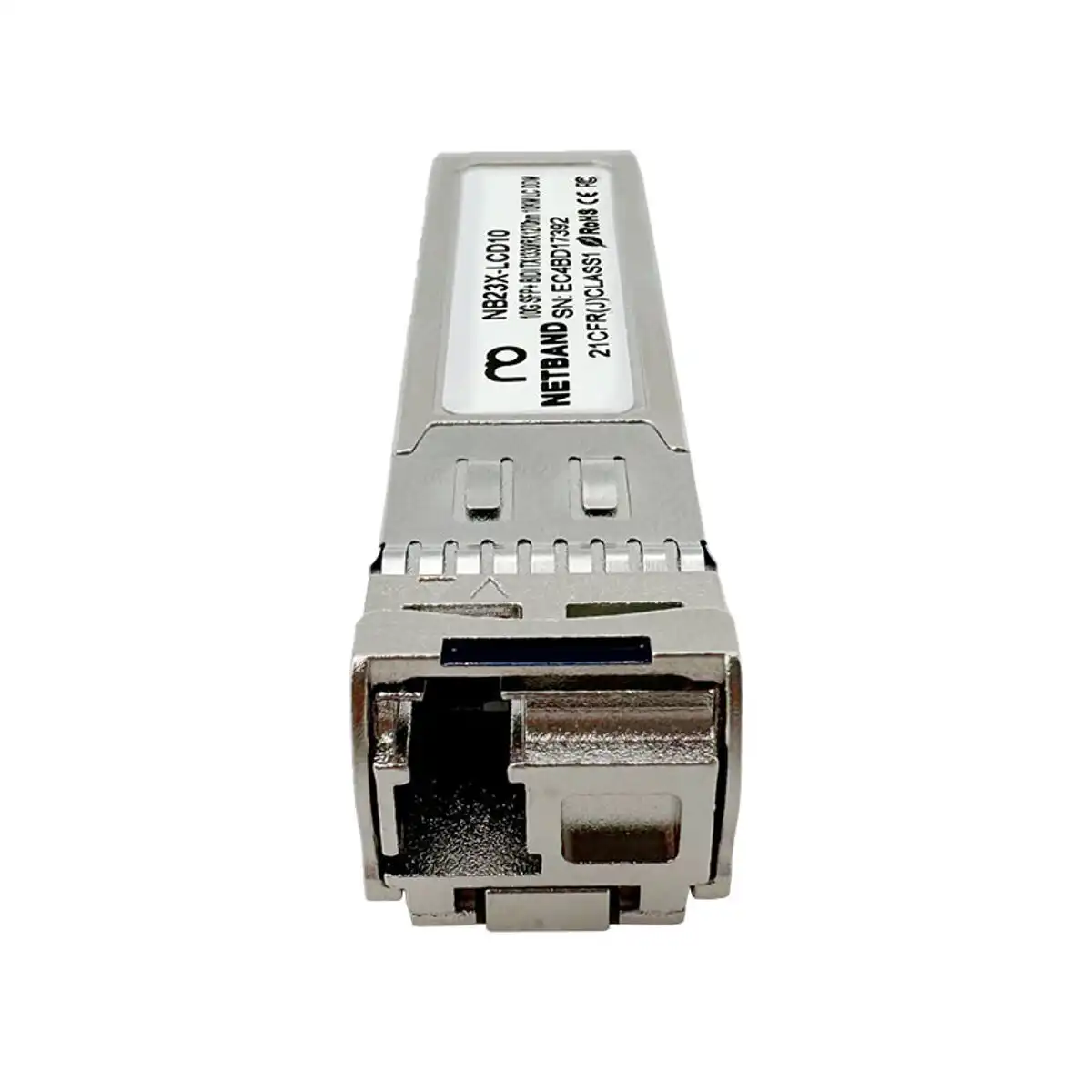

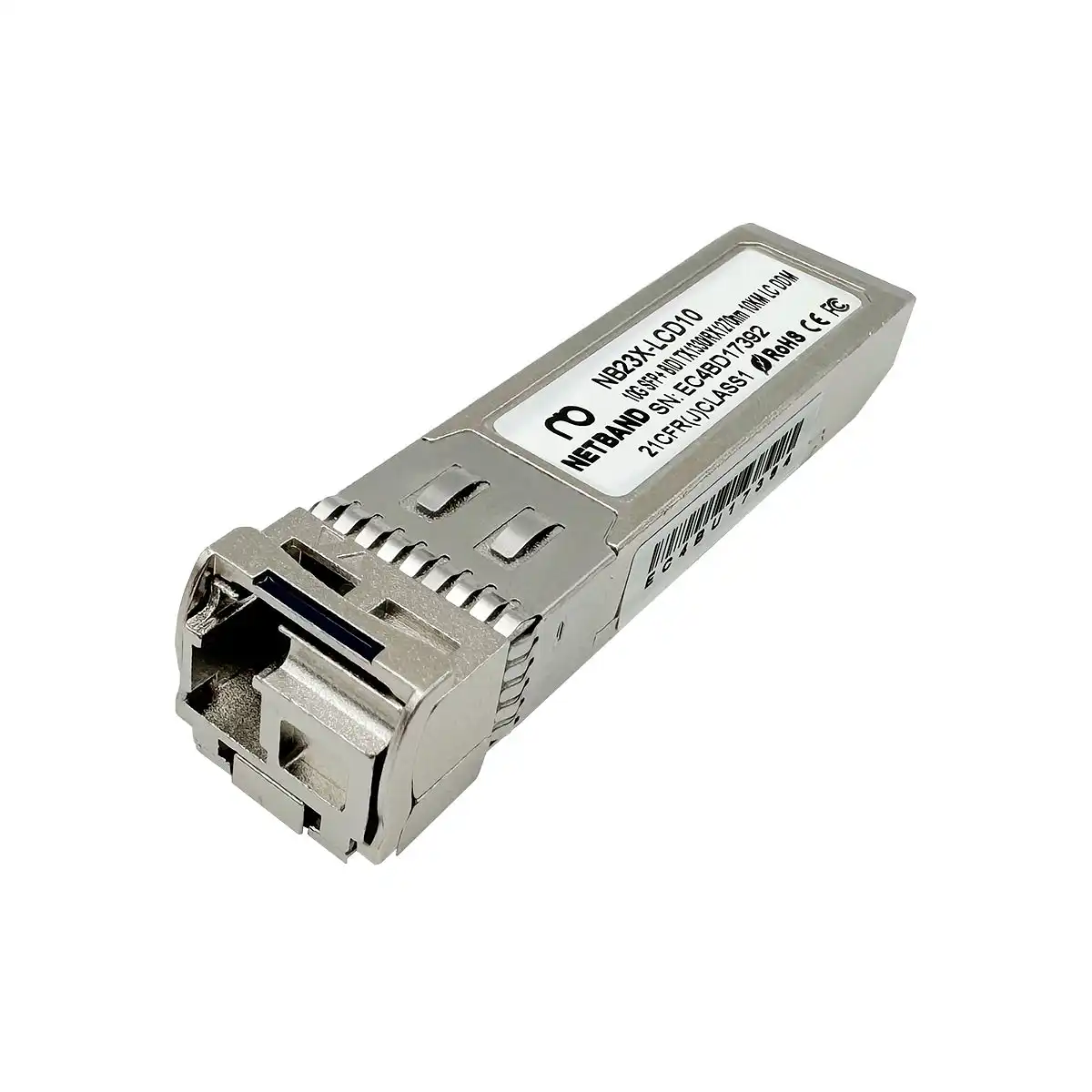

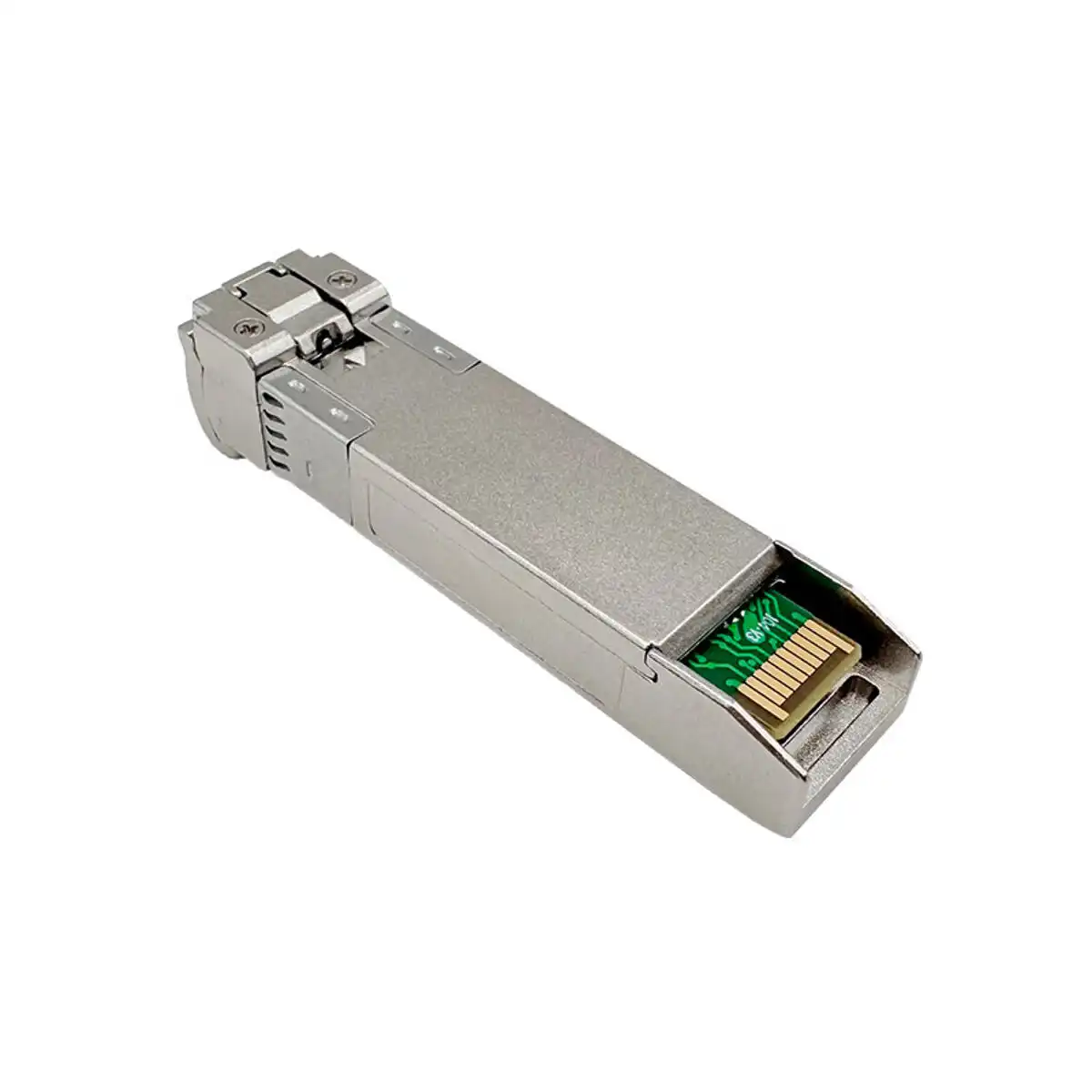

SFP+ BIDI 10G NB23X-LCD10 สำหรับระบบ Fiber Optic ระยะ 10KM
SFP+ BIDI 10G NB23X-LCD10 จาก NETBAND เป็นโมดูลรับส่งสัญญาณไฟเบอร์ออปติกสำหรับเชื่อมต่อระบบเครือข่ายความเร็ว 10Gbps ผ่านใยแก้วนำแสงเส้นเดียว โดยใช้ความยาวคลื่นที่แตกต่างกันสำหรับส่งและรับข้อมูล
รุ่นนี้มีความยาวคลื่นส่งสัญญาณ Tx1270nm และรับสัญญาณ Rx1330nm รองรับระยะสูงสุด 10 กิโลเมตร เชื่อมต่อผ่านหัว LC พร้อมรองรับฟังก์ชัน Digital Diagnostic Monitoring (DDM) สำหรับตรวจสอบสถานะโมดูลผ่านอุปกรณ์เครือข่ายที่รองรับ
เหมาะสำหรับ Enterprise Network, Data Center, Network Backbone และระบบโครงสร้างพื้นฐานเครือข่ายที่ต้องการใช้งาน Fiber Optic ความเร็วสูง
จุดเด่นของ SFP+ BIDI 10G NB23X-LCD10

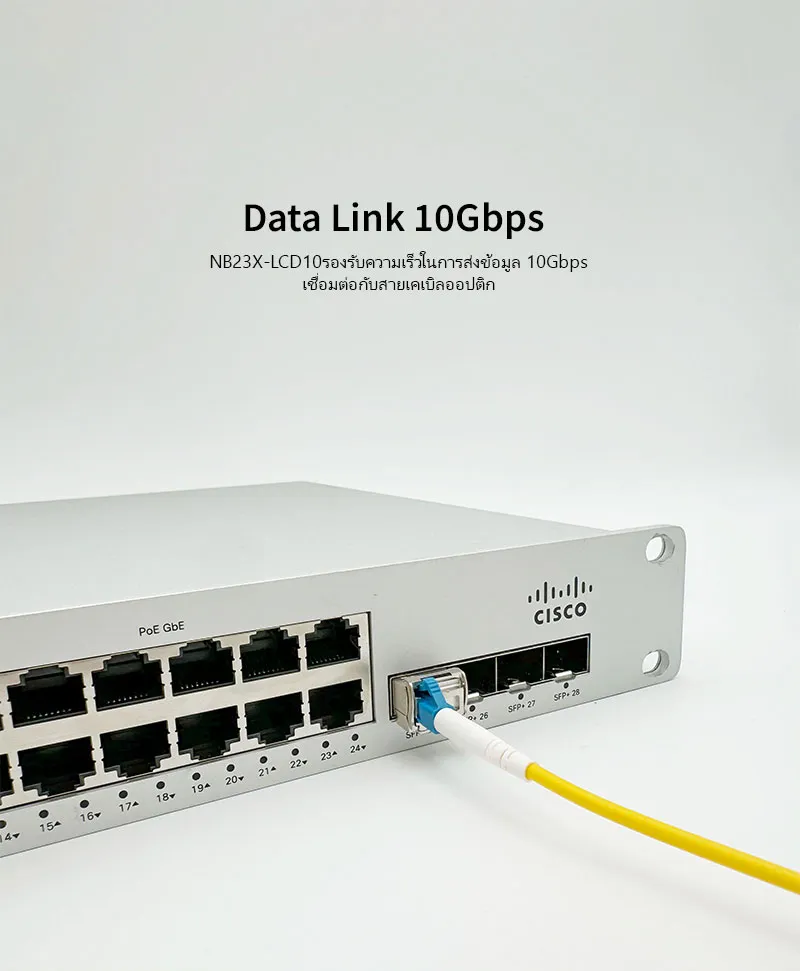

- รองรับความเร็ว 10Gbps สำหรับระบบ 10 Gigabit Ethernet
- รับส่งข้อมูลสองทิศทางผ่านใยแก้วนำแสงเส้นเดียว
- Tx Wavelength: 1270nm
- Rx Wavelength: 1330nm
- ระยะเชื่อมต่อสูงสุด 10KM ตามรายการสินค้า

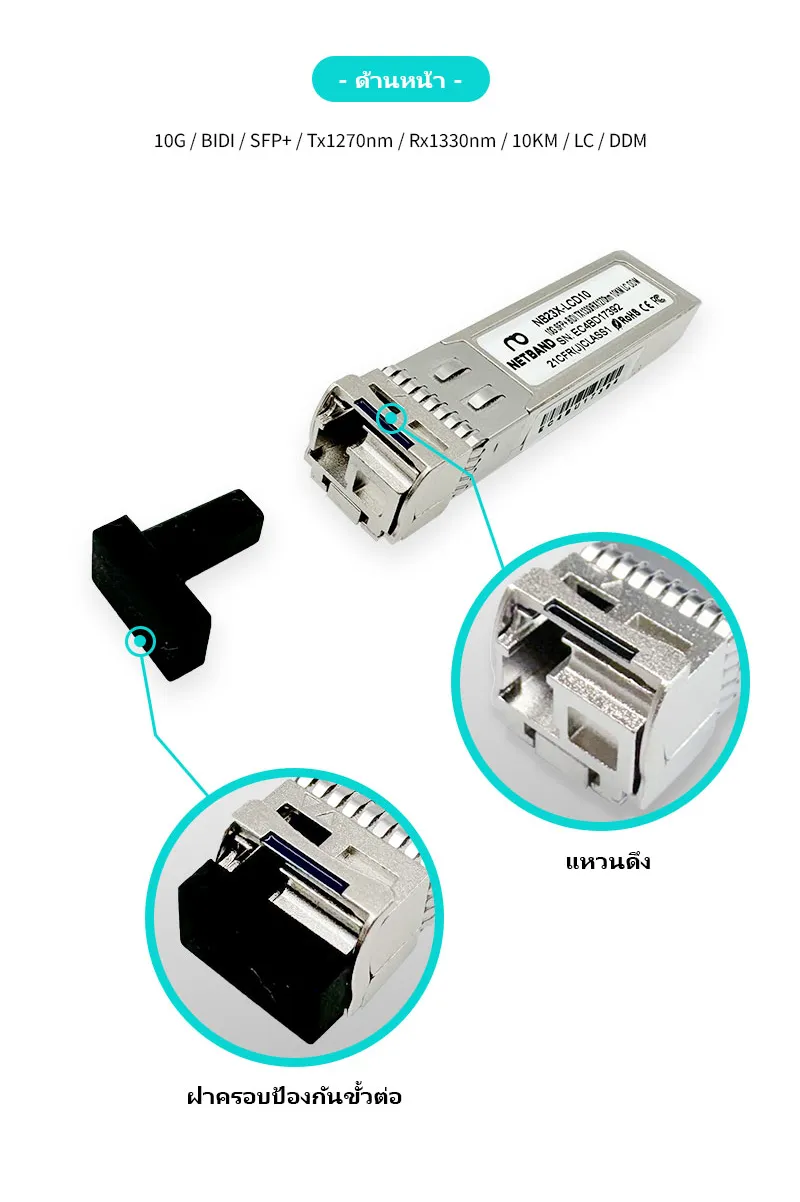

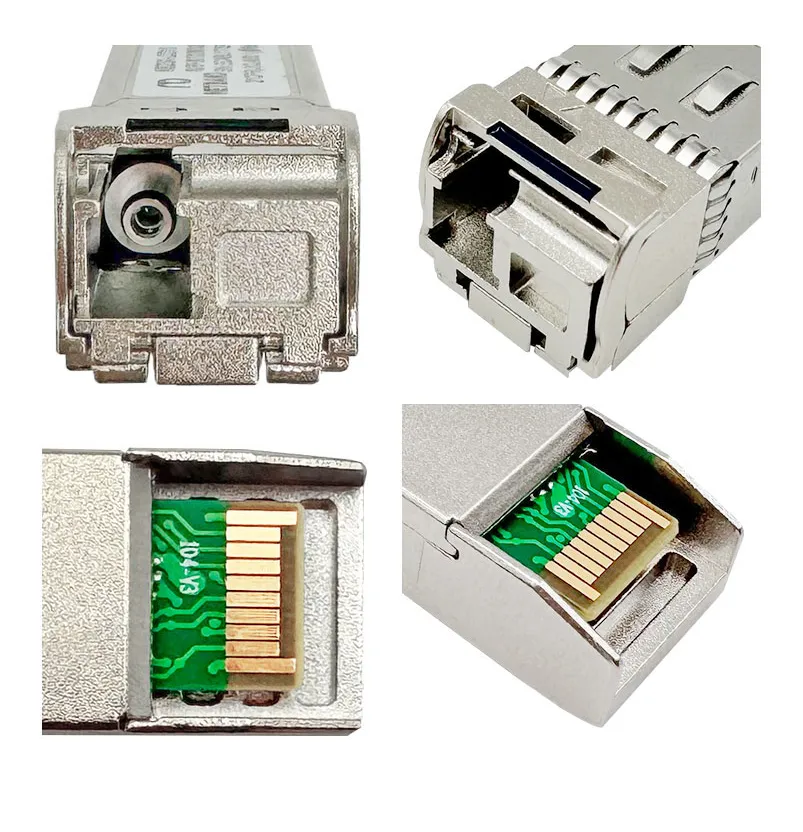

- ใช้หัวเชื่อมต่อ LC
- รองรับ DDM สำหรับตรวจสอบข้อมูลสถานะการทำงาน

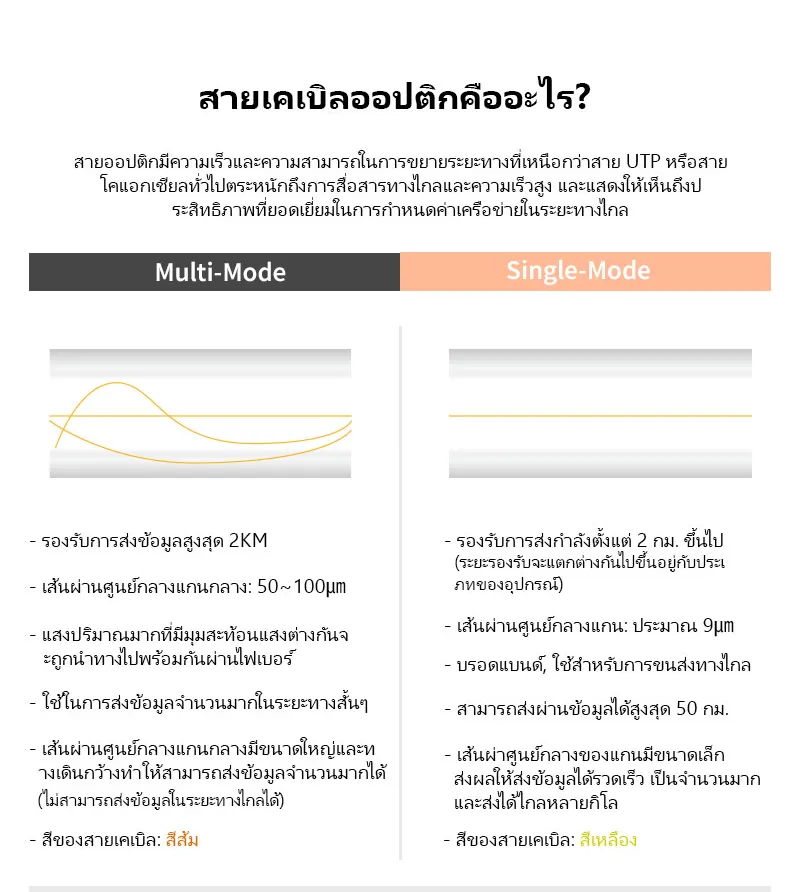

- เหมาะสำหรับการเชื่อมต่อผ่าน Single-mode Fiber Optic
- ต้องใช้คู่กับโมดูล Tx1330nm/Rx1270nm ที่มีสเปกสอดคล้องกัน
- รับประกันตลอดอายุการใช้งานตามเงื่อนไขผู้ขาย

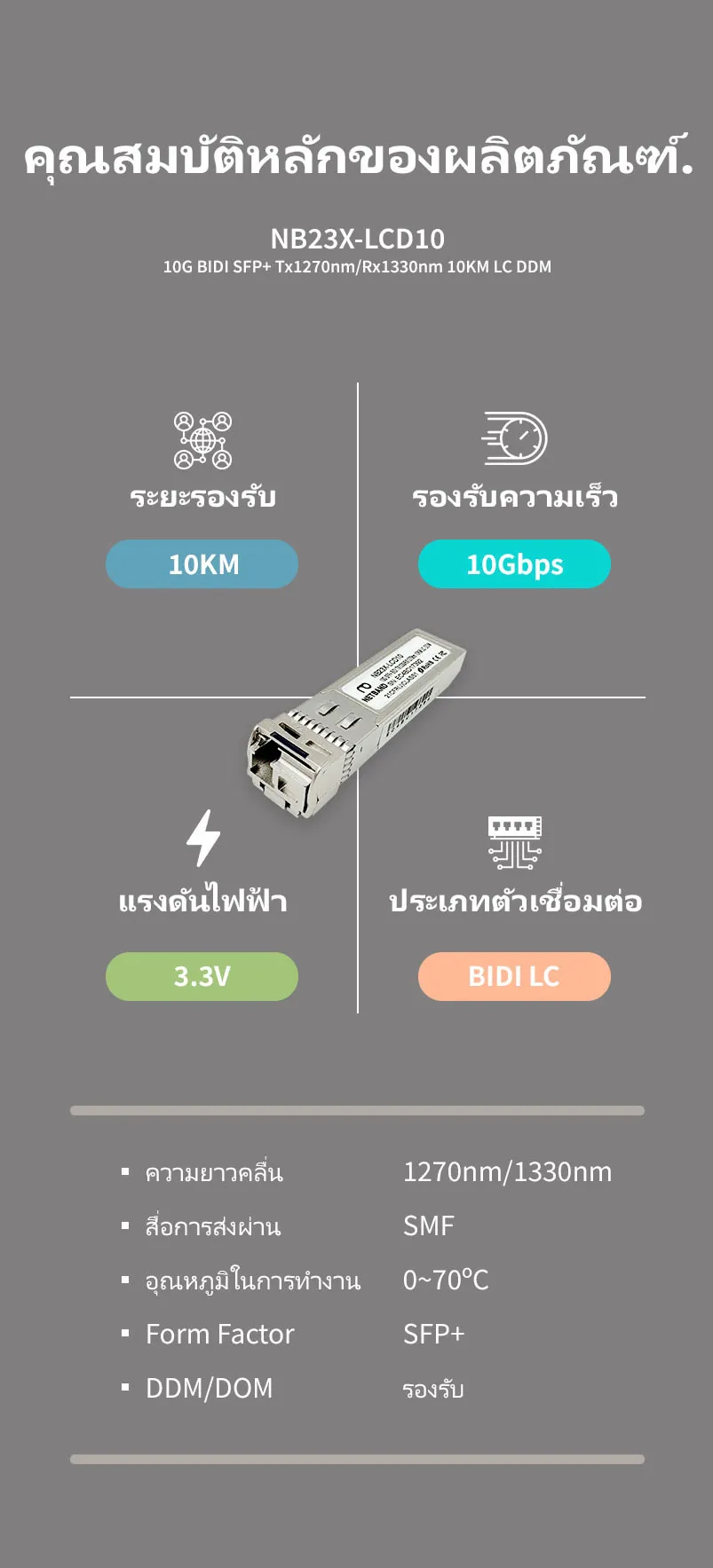

Technical Specifications
| รายการ | รายละเอียด |
|---|---|
| Brand | NETBAND |
| Model | NB23X-LCD10 |
| Product Type | BIDI Optical Transceiver |
| Form Factor | SFP+ |
| Data Rate | 10Gbps |
| Tx Wavelength | 1270nm |
| Rx Wavelength | 1330nm |
| Transmission Distance | สูงสุด 10KM |
| Connector | LC |
| Fiber Type | Single-mode Fiber |
| DDM | Supported |
| Quantity | 1 ชิ้น |
| Country of Origin | China |
| Matching Module | NB32X-LCD10 |
| Warranty | Lifetime ตามเงื่อนไขผู้ขาย |
การจับคู่โมดูล BIDI สำหรับการเชื่อมต่อหนึ่งลิงก์
อุปกรณ์ประเภท Bidirectional Optical Transceiver ใช้ความยาวคลื่นแตกต่างกันสำหรับส่งและรับข้อมูล จึงต้องเลือกโมดูลฝั่งต้นทางและปลายทางให้มีค่า Tx/Rx สลับกัน
ฝั่ง A: NETBAND NB23X-LCD10
- ส่งสัญญาณ Tx1270nm
- รับสัญญาณ Rx1330nm
ฝั่ง B: NETBAND NB32X-LCD10
- ส่งสัญญาณ Tx1330nm
- รับสัญญาณ Rx1270nm
ทั้งสองรุ่นมีความเร็ว 10Gbps และระยะส่งสัญญาณที่ระบุ 10KM เหมือนกัน อย่างไรก็ตาม ต้องตรวจสอบ Optical Power, Receiver Sensitivity และความเข้ากันได้กับอุปกรณ์ก่อนติดตั้ง
ไม่ควรใช้รุ่นเดียวกันทั้งสองฝั่ง เพราะความยาวคลื่นส่งและรับไม่สอดคล้องกัน
การใช้งานใน Enterprise Network และ Data Center
สำหรับเครือข่ายองค์กร โมดูลประเภทนี้สามารถนำมาใช้เชื่อมต่อ Network Switch หรือ Router ระหว่างอาคารและสถานที่ที่ติดตั้งระบบ Fiber Optic
ใน Data Center สามารถพิจารณาใช้เป็นส่วนหนึ่งของระบบเชื่อมต่อเครือข่ายความเร็ว 10Gbps โดยต้องตรวจสอบชนิดพอร์ตและข้อกำหนดของอุปกรณ์แต่ละผู้ผลิต
การรับส่งข้อมูลผ่านใยแก้วนำแสงเส้นเดียวเหมาะกับระบบที่ต้องการใช้ทรัพยากรสาย Fiber อย่างมีประสิทธิภาพ แต่การเลือกใช้ต้องคำนึงถึงความยาวคลื่นฝั่งคู่และคุณสมบัติของลิงก์ร่วมกัน

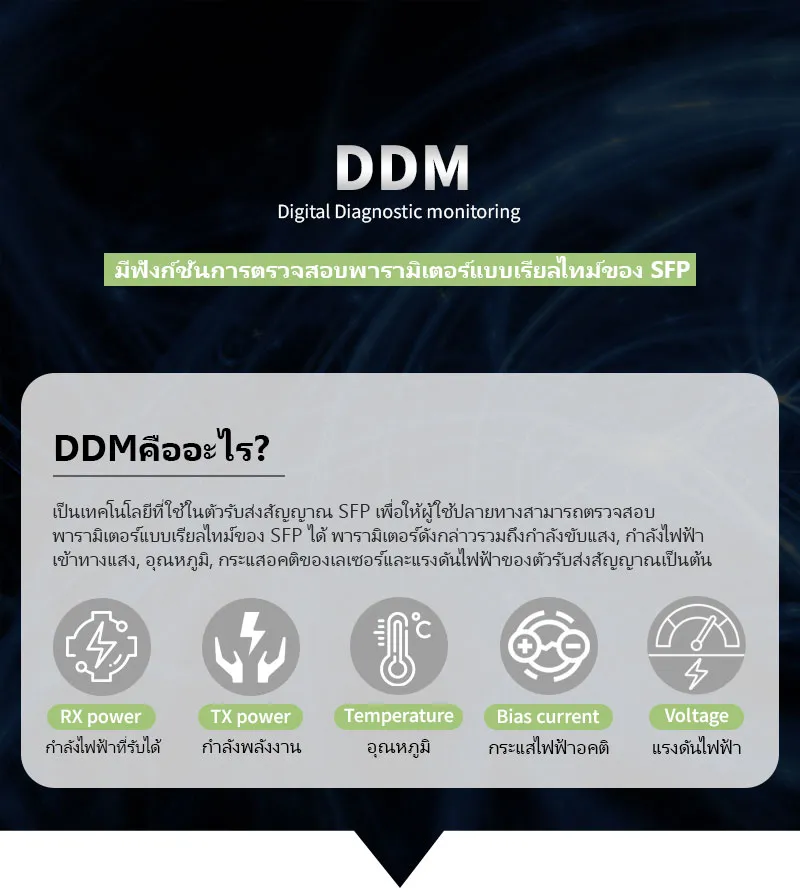

การตรวจสอบสถานะด้วย DDM
Digital Diagnostic Monitoring เป็นฟังก์ชันสำหรับตรวจสอบข้อมูลการทำงานของโมดูล โดยอุปกรณ์ที่รองรับอาจแสดงค่าอุณหภูมิ แรงดันไฟฟ้า กำลังแสงส่ง กำลังแสงรับ และ Laser Bias Current
ข้อมูลเหล่านี้ช่วยให้ผู้ดูแลระบบใช้ประกอบการตรวจสอบสถานะอุปกรณ์ การแก้ไขปัญหาการเชื่อมต่อ และการบำรุงรักษาระบบเครือข่าย
ความสามารถในการแสดงข้อมูลขึ้นอยู่กับตัวโมดูล Switch และ Firmware ที่ใช้งาน
วิธีตรวจสอบก่อนเลือกซื้อ Optical Transceiver
ก่อนสั่งซื้อควรตรวจสอบว่าอุปกรณ์เครือข่ายรองรับ SFP+ ความเร็ว 10Gbps และสามารถใช้งานกับโมดูลชนิด BIDI ได้
ควรตรวจสอบประเภทสาย Single-mode Fiber, ระยะทางติดตั้งจริง, หัวเชื่อมต่อ LC และ Optical Link Budget รวมถึงการจับคู่ความยาวคลื่นส่งและรับของโมดูลทั้งสองฝั่ง
ระยะส่งสัญญาณสูงสุด 10KM เป็นค่าตามข้อมูลสินค้า ไม่ได้หมายความว่าจะใช้งานได้เต็มระยะในทุกระบบ เพราะระยะจริงขึ้นอยู่กับค่าการสูญเสียสัญญาณของสาย Fiber และจุดเชื่อมต่อ
คำถามที่พบบ่อย (FAQ)
Q: รุ่นนี้ใช้งานคู่กับโมดูลใด?
A: รุ่นที่ระบุเป็นคู่คือ NETBAND NB32X-LCD10 ซึ่งมี Tx1330nm/Rx1270nm และระยะ 10KM
Q: ต้องใช้โมดูลกี่ชิ้นในการเชื่อมต่อหนึ่งลิงก์?
A: โดยทั่วไปใช้โมดูลอย่างละหนึ่งชิ้นที่ปลายทั้งสองด้าน ได้แก่ NB23X-LCD10 และ NB32X-LCD10
Q: สามารถใช้กับ Switch ทุกยี่ห้อได้หรือไม่?
A: ไม่สามารถยืนยันได้กับทุกยี่ห้อและทุกรุ่น ควรตรวจสอบ Compatibility และ Firmware ของอุปกรณ์
Q: สามารถใช้กับโมดูลรุ่นระยะ 40KM ได้หรือไม่?
A: ไม่ควรจับคู่ข้ามระยะโดยไม่ตรวจสอบ Optical Specifications และ Link Budget ของทั้งสองฝั่ง
คำเตือนและการรับประกัน
ห้ามจ้องมองหัวต่อ Fiber Optic โดยตรง หรือผ่านอุปกรณ์ขยายภาพขณะโมดูลกำลังทำงาน
รับประกันตลอดอายุการใช้งานตามเงื่อนไขผู้ขาย ซึ่งควรยืนยันรายละเอียดการรับประกันก่อนสั่งซื้อ
นำเข้าและจัดจำหน่ายโดย บริษัท วันเอเอ็น (ไทยแลนด์) จำกัด
เว็บไซต์: https://th.netband.net
