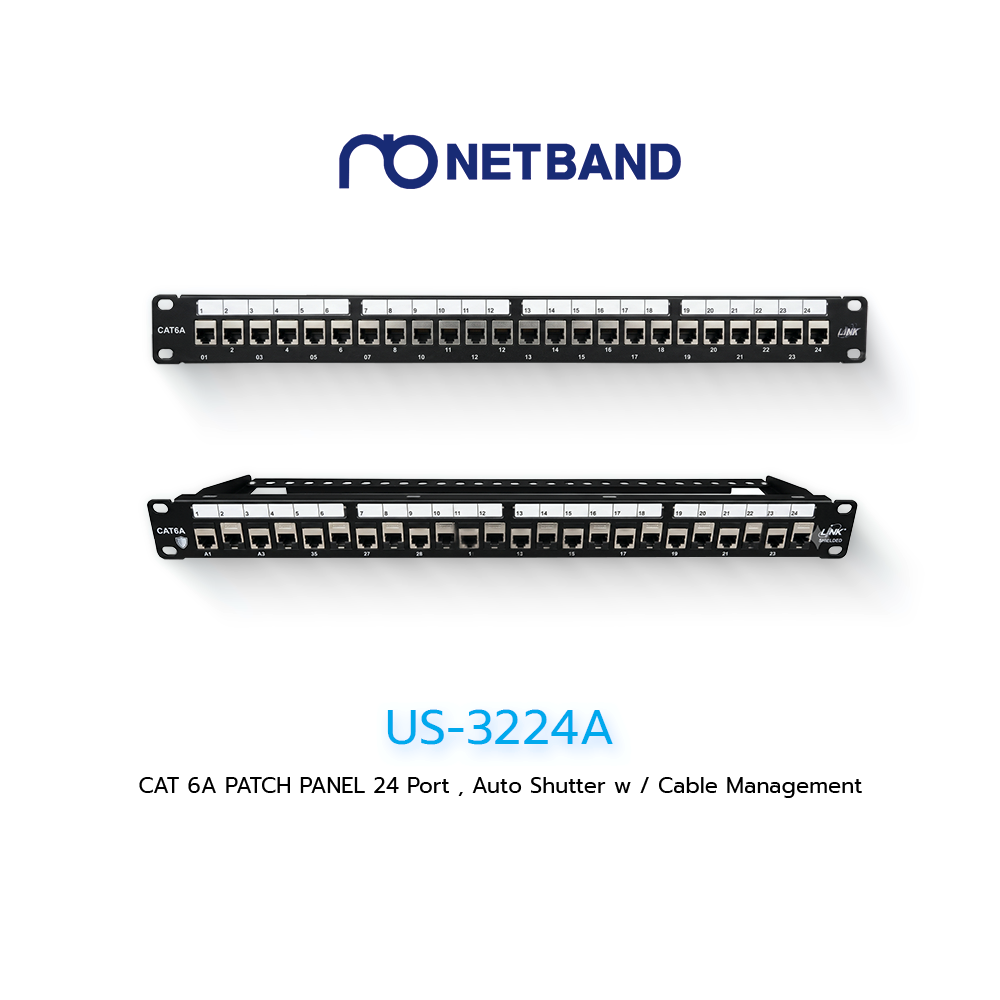

US-3224A (LINK) CAT6A UTP Patch Panel 24 Port Auto Shutter with Cable Management อธิบายสินค้าฉบับละเอียด

US-3224A คือแผงกระจายสายสัญญาณเครือข่าย (Patch Panel) มาตรฐาน CAT6A UTP ขนาด 24 พอร์ต จาก LINK ที่ออกแบบมาสำหรับระบบเครือข่ายความเร็วสูง รองรับการติดตั้งภายใน ตู้ Rack ขนาดมาตรฐาน 19 นิ้ว (1U) พร้อมระบบ Cable Management สำหรับจัดระเบียบสาย และ Auto Shutter ที่ช่วยป้องกันฝุ่นละอองบริเวณพอร์ต RJ45 ช่วยยืดอายุการใช้งานและรักษาคุณภาพของการเชื่อมต่อ

รองรับการรับส่งข้อมูลสูงสุด 10 Gigabit Ethernet (10GBASE-T) พร้อมออกแบบให้เหมาะสำหรับระบบ Structured Cabling ในองค์กร ศูนย์ข้อมูล (Data Center) ห้อง Server โรงงาน โรงพยาบาล สถาบันการศึกษา และอาคารสำนักงานที่ต้องการโครงสร้างเครือข่ายที่มีประสิทธิภาพสูงและสามารถขยายระบบในอนาคตได้

คุณสมบัติเด่นของสินค้า (Key Features)

US-3224A ได้รับการออกแบบมาเพื่อรองรับงานติดตั้งเครือข่ายระดับมืออาชีพ โดยมีคุณสมบัติเด่นดังนี้

• Patch Panel มาตรฐาน CAT6A UTP
• จำนวน 24 พอร์ต RJ45
• รองรับความเร็วสูงสุด 10Gbps
• รองรับ Bandwidth สูงถึง 500 MHz
• ติดตั้งในตู้ Rack มาตรฐาน 19 นิ้ว ใช้พื้นที่เพียง 1U
• มี Auto Shutter ป้องกันฝุ่นและสิ่งสกปรกภายในพอร์ต
• มาพร้อม Cable Management Bar สำหรับจัดระเบียบสายด้านหลัง
• รองรับมาตรฐานการเข้าสาย T568A และ T568B
• รองรับการใช้งานร่วมกับ Keystone Jack CAT6A
• มีพื้นที่สำหรับติดป้ายหมายเลขพอร์ต (Label Identification)
• รองรับการใช้งานกับระบบ PoE ทุกมาตรฐาน

โครงสร้างและวัสดุ (Construction & Materials)

US-3224A ผลิตจากวัสดุคุณภาพสูง เพื่อรองรับการใช้งานต่อเนื่องในระบบเครือข่ายระดับองค์กร

โครงแผง (Panel Frame)

• ผลิตจากเหล็กคุณภาพสูง
• เคลือบสีฝุ่นสีดำ (Black Powder Coating)
• แข็งแรง ทนแรงกระแทก
• ป้องกันการเกิดสนิมและการกัดกร่อน
• รองรับการติดตั้งในตู้ Rack ได้อย่างมั่นคง

RJ45 Jack

• ผลิตจากพลาสติกวิศวกรรมคุณภาพสูง
• แข็งแรง
• ทนความร้อน
• รองรับการเสียบใช้งานหลายพันครั้ง

หน้าสัมผัส (Contact)

• ผลิตจาก Phosphor Bronze
• เคลือบทองมากกว่า 50 Micro-inch
• ลดความต้านทานไฟฟ้า
• เพิ่มความเสถียรของสัญญาณ
• ลดการเกิดออกซิเดชัน

IDC Terminal

• ผลิตจาก Phosphor Bronze
• เคลือบ Tin over Nickel
• รองรับการเข้าสายได้แน่นหนา
• ลดโอกาสสายคลายตัวเมื่อใช้งานระยะยาว

เทคโนโลยี Auto Shutter

US-3224A มาพร้อมระบบ Auto Shutter ซึ่งเป็นฝาปิดพอร์ต RJ45 แบบอัตโนมัติ

ข้อดีของระบบนี้ ได้แก่

• ป้องกันฝุ่นละออง
• ป้องกันสิ่งสกปรก
• ลดการสัมผัสหน้าสัมผัสโดยตรง
• ลดการเกิดออกซิเดชัน
• เพิ่มความน่าเชื่อถือของการเชื่อมต่อ
• ช่วยยืดอายุการใช้งานของ Patch Panel

เหมาะสำหรับสถานที่ที่มีฝุ่นหรือใช้งานต่อเนื่องเป็นเวลานาน เช่น โรงงาน ศูนย์ข้อมูล และห้อง Server

ระบบ Cable Management

ด้านหลังของ US-3224A มาพร้อม Cable Management Bar

ช่วยให้

• จัดสาย LAN ได้เป็นระเบียบ
• ลดแรงดึงที่ IDC
• ลดโอกาสสายหลุด
• ง่ายต่อการตรวจสอบและซ่อมบำรุง
• เพิ่มการไหลเวียนอากาศภายในตู้ Rack
• ทำให้ตู้ Network ดูเป็นมืออาชีพมากขึ้น

มาตรฐานที่รองรับ (Supported Standards)

US-3224A รองรับมาตรฐานสากล ได้แก่

• ANSI/TIA-568-C.2 Category 6A
• ISO/IEC 11801 Class EA
• EN50173-1
• IEEE 802.3an (10GBASE-T)

มาตรฐานเหล่านี้ช่วยให้สามารถใช้งานร่วมกับอุปกรณ์เครือข่ายจากผู้ผลิตชั้นนำได้อย่างสมบูรณ์ และรองรับการขยายระบบในอนาคตได้อย่างมั่นใจ

ประสิทธิภาพการรับส่งข้อมูล (Network Performance)

US-3224A รองรับระบบเครือข่ายทุกระดับ ได้แก่

• 10BASE-T
• 100BASE-TX
• 1000BASE-T
• 2.5GBASE-T
• 5GBASE-T
• 10GBASE-T

สามารถใช้งานกับระบบ

• Cloud Computing
• Data Center
• NAS
• Server
• CCTV IP Camera
• Video Conference
• Wi-Fi 6
• Wi-Fi 6E
• Wi-Fi 7
• ระบบ AI และ Virtualization

การออกแบบภายในช่วยลด

• NEXT
• Return Loss
• Insertion Loss
• Crosstalk

ส่งผลให้การรับส่งข้อมูลมีความเสถียรและมีประสิทธิภาพสูง

รองรับระบบ PoE

US-3224A รองรับการจ่ายไฟผ่านสาย LAN ตามมาตรฐาน

• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt (PoE++)

เหมาะสำหรับ

• IP Camera
• Wireless Access Point
• VoIP Phone
• Door Access Control
• Smart Building
• IoT Device
• Digital Signage
• Network Speaker

ช่วยลดจำนวนสายไฟภายในอาคาร และทำให้การติดตั้งมีความเรียบร้อยมากยิ่งขึ้น

ความเข้ากันได้ (Compatibility)

สามารถใช้งานร่วมกับ

• Keystone Jack CAT6A
• Faceplate RJ45
• Wall Outlet
• Surface Box
• CAT6A UTP Cable
• CAT6A Patch Cord
• Network Switch
• Router
• Fiber Media Converter
• Server และอุปกรณ์เครือข่ายมาตรฐาน RJ45

เหมาะสำหรับทั้งงานติดตั้งใหม่และการอัปเกรดระบบเดิม

การติดตั้ง (Installation)

ขั้นตอนการติดตั้งโดยสรุป

1. ติดตั้ง Patch Panel บนตู้ Rack ขนาด 19 นิ้ว
2. เดินสาย LAN มายังด้านหลังของ Patch Panel
3. เข้าสายตามมาตรฐาน T568A หรือ T568B
4. จัดสายเข้ากับ Cable Management Bar
5. ติดป้ายกำกับหมายเลขพอร์ต
6. ทดสอบด้วย LAN Cable Tester ก่อนใช้งานจริง

การออกแบบที่เป็นมาตรฐานช่วยให้การติดตั้งรวดเร็ว ลดข้อผิดพลาด และสะดวกต่อการบำรุงรักษาในอนาคต

การใช้งานที่เหมาะสม (Applications)

US-3224A เหมาะสำหรับ

• Data Center
• Server Room
• อาคารสำนักงาน
• โรงงานอุตสาหกรรม
• โรงพยาบาล
• โรงเรียน
• มหาวิทยาลัย
• โรงแรม
• สนามบิน
• Smart Building
• CCTV System
• ระบบ Wi-Fi Enterprise
• ระบบ Automation
• Network Cabinet
• Cloud Infrastructure

จุดเด่นด้านความทนทาน (Durability)

• โครงเหล็กแข็งแรง รองรับการใช้งานระยะยาว
• สี Powder Coating ป้องกันสนิม
• หน้าสัมผัสชุบทอง 50 Micro-inch
• รองรับการเสียบใช้งานหลายพันครั้ง
• IDC แข็งแรง ลดการคลายตัวของสาย
• Auto Shutter ช่วยลดการสึกหรอของหน้าสัมผัส
• เหมาะกับการใช้งานต่อเนื่องในระบบเครือข่ายองค์กร

ประโยชน์ที่ผู้ใช้งานจะได้รับ

การเลือกใช้ US-3224A ช่วยให้การจัดการระบบสาย LAN ภายในตู้ Rack มีความเป็นระเบียบและเป็นมาตรฐานมากขึ้น ลดความซับซ้อนของการเดินสาย ทำให้สามารถตรวจสอบ แก้ไข และขยายระบบได้สะดวกในอนาคต นอกจากนี้ยังช่วยลดความเสียหายของสายจากแรงดึงและการบิดงอ ทำให้ระบบเครือข่ายมีเสถียรภาพสูงและลดค่าใช้จ่ายในการบำรุงรักษา

ระบบ Auto Shutter ยังช่วยป้องกันฝุ่นและสิ่งสกปรกที่อาจส่งผลต่อคุณภาพการเชื่อมต่อ ขณะที่ Cable Management Bar ช่วยให้การจัดสายเป็นระเบียบ เพิ่มความสวยงามและช่วยให้อากาศภายในตู้ Rack ถ่ายเทได้ดีขึ้น ส่งผลดีต่ออายุการใช้งานของอุปกรณ์ทั้งหมดในระบบ
